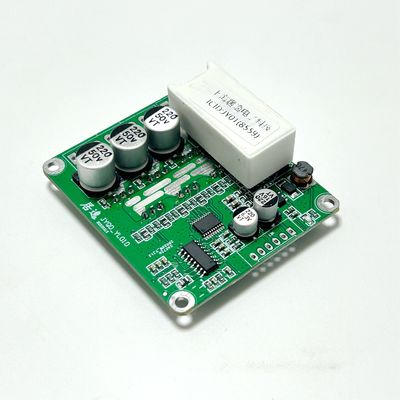

Conducteur de moteur BLDC à courant continu 24 V à haut rendement pour moteur électrique

Conducteur de moteur BLDC à courant continu 12V 24V 36V 48V à haut rendement pour véhicules de loisirs électriques

Le numéro de modèle JYQD_YL01DXXXX

Application du projet

Véhicules électriques RC, vélos à équilibre à deux roues, fauteuils roulants RC, machines médicales, voitures de loisirs, robots, etc.

Définitions du port

1Port de commande (à droite) 2,54 trous

5V ¢ La sortie interne de la carte de commande est de 5V.

EL ′Port de commande de freinage, freinage linéaire réactif, avec fonction de récupération d'énergie, freinage analogique de 0 à 5 V. À vitesse constante+, plus la tension de freinage est élevée,plus la force de freinage est élevée 0-100%.

La fréquence d'impulsion est proportionnelle à la vitesse du moteur (le rapport d'impulsion est lié au moteur)

Z/F Ports de commande avant et arrière. Commutation dure, tourner dans une direction avec 5V ou pendu, et tourner dans l'autre direction avec GND.

VR ¢ Port de régulation de vitesse, régulation de vitesse de tension analogique 0V-5V (0-2.5V), régulation de vitesse linéaire de bas à haut.Le régulateur de vitesse PWM externe doit être co-terrainé avec la carte du conducteur.

GND GND interne du contrôleur

2Port d'alimentation (à gauche): 3,96 trous séparés

P+

P-

MC/W ️ Une des lignes de phase du moteur

MB/V ¢ Une des lignes de phase du moteur

MA/U ️ Une des lignes de phase du moteur

Anode de la salle des voitures

HA

HB

Un des signaux de la salle des voitures

5V

3Veuillez noter que la conduite du moteur ne doit pas être trop longue, car le fil est trop long et il y aura des interférences de signal.

4Lorsqu'on travaille avec un courant continu élevé, il faut faire attention à la dissipation de chaleur.

Diagramme de câblage

Tableau de sélection

Diagramme schématique du produit

Dessins dimensionnels
