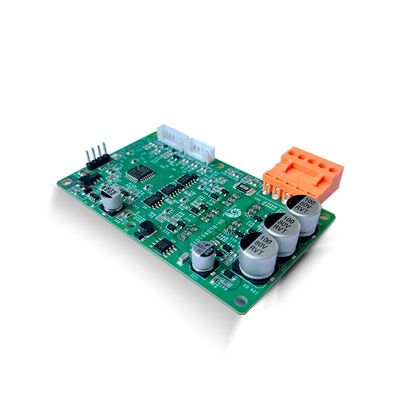

Autodisponibilité 15-60VDC 500W BLDC Pour le pilote de moteur pour l'automatisation industrielle

DH-BLD6010TD Driver de moteur auto-adaptatif Tension de fonctionnement 15-60VDC Configurable par port série.

Driver de moteur BLDC
Manuel d'utilisation DH-BLD6010TD V1.0
15-60VDC, Max : 20A

Caractéristiques

Mode de fonctionnement avec ou sans capteurs Hall, prend en charge la correspondance automatique des Hall et des phases du moteur grâce à la fonction d'auto-apprentissage ;

Prend en charge le mode de contrôle en boucle ouverte/fermée de la vitesse ;

L'accélération et la décélération sont réglables ;

Mode de régulation de la vitesse : tension 0-5V / rapport cyclique PWM / port de communication série (UART) ;

Signal de contrôle d'activation, entrée de signal de direction, sortie FG de rétroaction de vitesse ;

Auto-test matériel, protections contre les surintensités, les courts-circuits, les surtensions, les sous-tensions, le rotor bloqué, les surchauffes et autres protections. Fonction de limitation de courant ;

Mode de fonctionnement

Le driver de moteur DH-BLD6010TD peut fonctionner dans deux modes de fonctionnement, avec ou sans capteurs Hall. Lors de la mise sous tension du driver, celui-ci détecte le signal Hall. Si le signal Hall n'est pas connecté ou s'il est défectueux, le driver fonctionnera en mode sans Hall. Sinon, le driver fonctionne en mode Hall.

Lorsque le driver est activé, lorsque le signal de contrôle est supérieur au rapport cyclique de démarrage (configuré via le port série), le driver commence à démarrer, et lorsque le signal de contrôle est inférieur au rapport cyclique de démarrage, le driver est en mode veille et le moteur s'arrête.
Il existe un total de 6 séquences de combinaison pour les signaux Hall Ha, Hb et Hc, et l'une d'entre elles est la séquence de phase correcte. La séquence de phase correcte satisfait aux conditions suivantes :
(1) la vitesse de rotation avant et arrière et la puissance sont approximativement égales,
(2) la puissance de sortie et le courant sont normaux lors de l'augmentation progressive de la commande jusqu'au maximum. Remarque : Lors du test de la séquence de phase, l'alimentation doit avoir une mesure de limitation de courant pour éviter les accidents.
Ce driver prend en charge la fonction d'auto-apprentissage de la séquence de signaux Hall. Connectez le câble d'alimentation, le signal Hall et le signal de contrôle, le port série envoie les instructions AA 01 1E 01 00 00 00 CC, le driver effectue l'auto-apprentissage de la séquence de signaux du capteur Hall, la LED clignote 13 fois et s'éteint pendant 2 secondes pour indiquer que l'apprentissage est terminé, et l'instruction de contrôle est nulle, et il peut fonctionner normalement.
En mode sans capteurs, les lignes de phase des moteurs U, V et W peuvent être connectées arbitrairement, et deux des phases peuvent être échangées arbitrairement, et le moteur peut être inversé, et le signal F/R externe peut également faire inverser le moteur. En mode sans capteurs, le signal F/R peut être configuré via le port série pour prendre effet immédiatement ou lorsque le moteur est arrêté.
Configuration du port série pour le mode en boucle ouverte/fermée de la vitesse ;

Description des ports

Schéma de câblage

Dimensions d'installation
