| Nombre De Pièces: | 5PCS |
| Prix: | negotiable |
| Emballage Standard: | suite pour l'exportation |
| Période De Livraison: | comme confirmé |
| Méthode De Paiement: | Western Union, T/T, |
| Capacité D'approvisionnement: | 10000pcs |

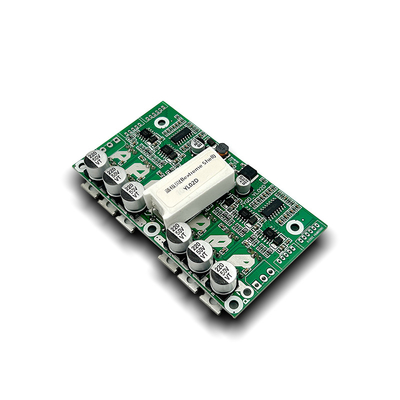

Numéro de modèle JYQD-YL02D
Caractéristiques: peut entraîner deux moteurs en même temps, peut être contrôlé en simple ou en double.
dispose d'une fonction de freinage de puissance réactif, d'un circuit de libération de protection contre la charge arrière du frein, peut être contrôlé par MCU,
Le port "5V" sur la carte peut offrir un courant de 300mA à MCU externe
Paramètres de base
Température de fonctionnement: -20°85°C
Voltage de fonctionnement: 12 à 36 VDC
Courant de fonctionnement de référence: 15A
Régulation de la vitesse PWM Fréquence PWM:1K-10KHZ; cycle de fonctionnement 0-100%
Régulation de la tension analogique de la vitesse: 0-5V
Signal de sortie d'impulsion de vitesse:OUI
Mode d'entraînement à double moteur: 540 W chacune
Tableau de sélection
Il y a quatre versions pour votre choix, s'il vous plaît laissez-nous savoir quelle version vous voulez.
JYQD-YL02D ((8559) version de démarrage direct n'a pas de fonction de verrouillage, ((régulation de vitesse linéaire 0-5V, frein de ligne:0-5V)
JYQD-YL02D ((457E) version de démarrage direct n'a pas de fonction de verrouillage, ((régulation de vitesse linéaire 0-2.5V, frein à ligne:0-2.5V)
JYQD-YL-02D ((99F2) version de démarrage de sécurité a fonction LOCK. ((régulation de vitesse linéaire 0-5V, frein de ligne:0-5V)
JYQD-YL-02D ((C737) version de démarrage de sécurité a fonction LOCK. ((régulation de vitesse linéaire 0-2.5V, frein de ligne:0-2.5V)
Démarrage en toute sécurité: si vous utilisez un potentiomètre en forme de bouton pour régler la vitesse, si le potentiomètre ne se repose pas à 0 avant l'arrêt, le moteur démarre directement en fonction
Un rappel important
1: Différent moteur BLDC à effet Hall détecté a une séquence de câbles Hall différente, veuillez bien assortir avant de charger le moteur.
2: Ajouter un évier thermique si la puissance est supérieure à 100 W et maintenir de bonnes conditions de dissipation de chaleur pour la carte.
Diagramme de câblage
MA---phase motrice
MB---phase motrice
MC---phase moteur
P+ ---DC+
Je ne sais pas.
HA---Détecteur de Hall
Le détecteur HB---Hall
Sensor HC-Hall
5V --- capteur de Hall 5V
GND --- détecteur de hall GND
GND: uniquement pour le signal de commande
VR: régulation de la vitesse, ((0-2,5 V ou 0-5 V régulation linéaire de la vitesse).Fréquence PWM:1K-5KHz.
ZF: Contrôle vers l'avant et vers l'arrière ((5V haut niveau ou 0V bas niveau, si vous utilisez un MCU de 3,3V, vous devez faire un réglage à 5V)
M:sortie du signal d'impulsion de vitesse
EL: fonction de freinage, freinage linéaire 0-2,5 V ou 0-5 V
5V:5V source d'alimentation pour le dispositif de commande externe ((≤ 300mA)
Taille globale
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
|
|
