Détails sur le produit:
|
| Tension locale: | C.C 24V | Courant fonctionnant: | 15A |
|---|---|---|---|
| Moteur approprié: | moteur sensorless | Temp de opération.: | -20-+85℃ |

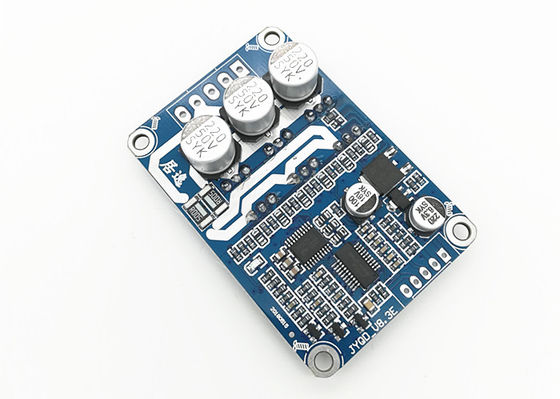

| Nom de produit: | Carte de puissance de moteur de BLDC | Couleur: | bleu |
| Surligner: | conducteur de moteur de bldc,conducteur de moteur de 3 phases |
||
| Numéro de type | JYQD-V8.3E |
| Temp de opération. | -20-85℃ |
| Tension d'opération | 12V-36V |
| Courant maximum | 15A |
| Cont.working actuel | 15A |
| · Contrôle de vitesse de PWM | Fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100% |
| Règlement de vitesse de tension analogique | 0-5V |
| O.V / Protection de L.V | OUI |
| Sortie de signal d'impulsion de vitesse | OUI |
| 1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme de la carte de puissance comme spécifique. |
| 2. Cette carte de puissance est employée pour le moteur sensorless sans brosse triphasé, mais pas adapte pour tous les moteurs sensorless sans brosse triphasés directement. Si l'effet moteur n'est pas bon (comme commencer la frousse, s'inversant, le travail de noload de moteur actuel est trop grand, la vitesse n'est pas stable, l'efficacité est basse, et ne peut pas démarrage avec la charge.) Les clients peuvent ajuster la résistance et la capacité de la carte de puissance selon la situation réelle pour réaliser le meilleur effet moteur (voir l'attachement pour que la façon fasse l'ajustement) |
| 3. La carte de puissance de JYQD-V8.3E est carte nue sans logement et radiateur. Si la puissance du moteur au-dessous de 60W, il n'a pas besoin d'ajouter le radiateur, elle doit seulement assurer la ventilation normale et l'isolation bonne. Si la puissance du moteur davantage que 60W, il doit ajouter le radiateur comme le diagramme en tant que ci-dessous. |
| 4. Veuillez prendre la note que la carte de puissance de JYQD-V8.3E n'a aucune protection anti-inverse de connexion, il endommagera de manière permanente la carte de puissance si connexion renversée de polarité. |
| 5. Le port de sortie 5V sur la carte de puissance interdit pour relier le périphérique externe. Il s'applique seulement au potentiomètre et au commutateur externes du conseil pour le règlement et l'inversion de vitesse. |
|
6. Le terminal de « M » sur la carte de puissance de JYQD_V8.3E est le signal de sortie de vitesse de moteur d'impulsion (sortie va-et-vient), et le courant de sortie maximum est moins que 5mA.
|
|
3. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.
|
| distance du port 4.Control : 2.54mm, distance de port de puissance : 3,96 millimètres |
| 5. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation |
