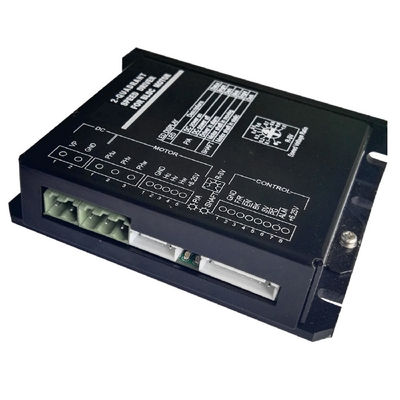

contrôleur triphasé actuel de moteur de C.C de Pwm 24v de boucle bloquée de 57mm

moteur de 57mm BLDC, moteur de 42mm BLDC, moteur sans brosse de C.C, conducteur sans brosse de moteur de C.C, PWM, conducteur de moteur de C.C 12V.24V/contrôleur

Moteur sans brosse de C.C de série du DK

NEMA 09   NEMA 11   NEMA 23 DE LA NEMA 17 DE LA NEMA 13   Moteur sans brosse de C.C de la NEMA 34

Modèle :	OD   (millimètre)	Résistance de phase (Ω)	Inductance (MH)	Tension évaluée (V)	Vitesse nominale (T/MN)	Couple évalué (Nanomètre)	Photo
DK22BL	22	11,8	4,2	24	3500	0,022
DK28BL	28	4,67	2,2	24	3100	0,05
DK33BL	33	14,2	7	24	4500	0,022
DK42BL	42	0,48	0,44	24	3000	0,36
DK42RBL	42	0,71	0,86	24	4000	0,15
DK45BL	45	0,61	0,47	24	4800	0,13
DK57RBL	57	0,35	1	36	4000	0,42
DK57RHBL	57	0,2	0,25	36	4000	0,8
DK57BL	57	0,5	0,6	36	3000	0,6
DK86BL	86	0,16	0,03	48	3000	2,1

Conducteur de C.C de matériel pur de série de BLSD/contrôleur de vitesse de moteur sans brosse de vitesse

DC12V, DC24V, DC36V, DC48V, DC72V, DC155V, DC310V, AC110, conducteur sans brosse de moteur à C.A. 220V

C.C 05 de BLSD 24 (C.A., WDC) – 2Q – S (N, H, HT)

BLSD : conducteur de vitesse de moteur sans brosse de C.C

24 : tension 24V d'opération

05 : limite 5A de courant de pointe

C.C : Entrée d'alimentation CC

C.A. : Entrée de courant alternatif

WDC : tension d'entrée d'éventail

2Q : 2-Quadrant conduisant le mode

S : Série S (paramètre de petite taille et fixe)

N : Série de N (taille normale et paramètres variables)

H : Série de H (paramètres à forte intensité et variables)

HT : Série de HT (conducteur à haute tension de moteur)

Modèle	Tension d'Operatable (v)	Limite de courant de pointe   (a)	Description	Capteur	Photo
C.C de BLSD XXXX – 2Q – S	C.C : 12V, 24V, 36V, 48V	5A, 10A, 15A, 20A	dimension compacte avec le paramètre fixe	Hall
C.C de BLSD XXXX – 2Q – N	C.C : 12V, 24V, 36V, 48V	10A, 20A, 30A	taille normale et paramètres variables	Hall
BLSD XXXX DC/WDC – 2Q – H	C.C : 24V, 36V, 48V WDC : 15V-55V	30A.50A, 75A, 100A	paramètres à forte intensité et variables	Hall
BLSD XXXX DC/AC – 2Q – HT	C.A. : 110V (45-140V), 220V (45-275V) C.C : 155V (60-195V), 310V (60-385V)	4A, 8A, 16A, 24A	conducteur à haute tension de moteur	Hall

Tableau de vitesse de moteur sans brosse de conducteur de C.C de série de JYQD/contrôle de vitesse

DC12V-36V, 15A, 20A, 500W, carte de puissance sans brosse du moteur 700W

Modèle	Tension d'Operatable (v)	Limite de courant de pointe (a)	Description	Capteur	Photo
JYQD-V7.3E2	C.C 12V-36V	≤15A	tension opretable : C.C 12V-36V, de puissance de sortie : 500W	Hall
JYQD-V7.3E1	C.C 12V-36V	≤15A	tension opretable : C.C 12V-36V, de puissance de sortie : 500W	Hall
JYQD-V7.5E	C.C 12V-36V	≤20A	tension opretable : C.C 12V-36V, de puissance de sortie : 700W	Hall
JYQD-V6.5	C.C 12V-36V	≤20A	tension opretable : C.C 12V-36V, de puissance de sortie : 700Wv	Sensorless
JYQD-V6.3E1	C.C 12V-36V	≤15A	tension opretable : C.C 12V-36V, de puissance de sortie : 500W	Sensorless
