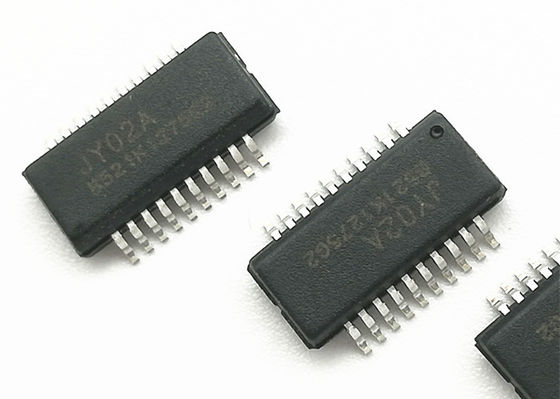

Blocage du conducteur sans brosse sensorless Ic de moteur de C.C de la protection JY02A



Version : Date V2.0 : 20180530





JY02A est ASIC pour le moteur sans brosse sensorless de C.C, avec le circuit périphérique simple, la fonction parfaite, la dimension compacte, l'élimination des imperfections simple (presque non correction), l'efficacité élevée d'entraînement, l'application flexible, largement l'application, etc.



JY02A est une application pure IC de matériel, qui résout le problème d'écrire des programmes. JY02A intérieurement solidifie de divers circuits de commande sans brosse sensorless d'entraînement de moteur de C.C, tels que le circuit adaptatif de début, circuit de compensation électrique, circuit de correction de valeur de Q, compensation de phase, circuit de détection de phase, circuit décodeur bidirectionnel d'opération, circuit de protection de verrouillé-rotor, de retour circuit de détection de force électromotrice, détection actuelle et le circuit de commande, la détection de tension et le circuit de protection, etc., après très peu de quantité d'ajustement composant externe, peuvent conduire le divers moteur sans brosse sensorless de C.C, JY02A a une certaine capacité charge-commençante, qui est très importante dans la plupart des applications. JY02A peut être appliqué au moteur sans brosse triphasé de C.C avec la connexion de « Y » et de « triangle ».



Applications : robots de balayage, pompes à eau des véhicules à moteur, pompes de circulation mur-accrochées de chaudière, pompes de gavage à la maison, générateurs de l'oxygène, diverses fans/ventilateurs, tournevis électriques, rideaux électriques, portes automatiques, pompes à huile hydrauliques, compresseurs à haute pression, compresseurs des véhicules à moteur de climatisation, compresseur sans brosse de C.C, chariot à AGV, diverse logistique linéaire et de boucle assortissant l'équipement, tondeuse à gazon, pulvérisateur, propulseur sous-marin, etc.

tension ☆Working : 4,5 v-5.5 V.                 la température ☆Working : -55-125 ℃

mode ☆Drive : SPWM                                moteur ☆Adaptive : Moteur de Sensorless BLDC

contrôle de ☆Direction : CW/CCW                    renverser de ☆Soft : Oui

signal ☆Speed : Oui                                   protection de ☆Overload : Oui

boucle bloquée ☆Current : Oui                         commande actuelle ☆Constant : Oui

protection ☆Blocking : Oui                          règlement ☆Starting de couple : Oui

commencer de ☆Soft : Oui                                      technologie ☆Special : Pleine fonction de début de sécurité d'état de JYKJ

ajustement ☆Speed : linéaire                           Fonction d'auto-adaptation de ☆EAI





REMARQUE DE FONCTION DE NOM DE PIN

1 entrée C gauche de détection d'EMFC BEMF se relient après pression partielle de phase de W, prêtent l'attention la gamme de tension de tenue

Vitesse de 2 VR régissant l'entrée 0-5V analogique

Valeur de la détection OV de tension de 3 VOD : 3.6V, valeur de BT : 0.8V

La TERRE 0V des 4 TERRES

5 VDD 5V 4.5V--5.5V

6 est l'entrée actuelle de signal de retour de détection actuelle

Le signal d'EMF de 7 EMF_ON a produit le contrôle réglementaire d'EMF

Les 8 températures de comité technique détectant la protection gauche : au-dessus de 4.53V

La protection enlèvent : sous 3.70V

9 QDs commençant l'ajustement de couple : 0-2.5V 0--60%

Le lecteur supérieur PWM d'entraînement de phase de 10 UH U de phase supérieure de la sortie U a produit 13KHz

11 sortie inférieure de signal de commutation d'entraînement d'entraînement de phase de l'UL U de phase inférieure de la sortie U

La commande supérieure de phase de 12 VH V a produit la phase V le lecteur que supérieur PWM a produit 13KHz

13 la commande inférieure de phase de VL V a produit la sortie inférieure de signal de commutation d'entraînement de la phase V

Le lecteur supérieur PWM d'entraînement de phase de 14 WH W de phase supérieure de la sortie W a produit 13KHz

15 sortie inférieure de signal de commutation d'entraînement d'entraînement de phase du plan horizontal W de phase inférieure de la sortie W

Contrôle H de rotation d'onde entretenue et de CCW de 16 Z/F : en avant/L : Inverse

L'impulsion de 17 M Speed a produit une impulsion par commutation

18 terminal commun d'EMF BEMF

19 l'entrée A gauche de détection d'EMFA BEMF se relient après pression partielle de phase d'U, prêtent l'attention la gamme de tension de tenue

20 l'entrée B gauche de détection d'EMFB BEMF se relient après pression partielle de phase de V, prêtent l'attention la gamme de tension de tenue





Caractéristiques électriques de C.C

Symbole Min Typical Max Unit Condition

VDD 4,5 5 5,5 V VDD-GND

IDD 　 9 　 mA que toutes les goupilles de sortie sont déconnectées

VIL 　 　 0,3 V E/S ont entré la valeur de bas niveau

VIH 3,5 　 　 V E/S a entré la valeur de haut niveau

EMFV 0,01 　 4,5 tension efficace de V BEMF

VFOV 0 　 2,5 chaîne de V de commencer la tension de couple

IOL 10 　 　 courant de bas niveau d'aspiration de mA E/S

IOH 　 　 courant de sortie de haut niveau de 5 mA E/S

VODL 0,75 0,8 0,85 valeurs de protection de sousvoltage de V

VODH 2,95 valeur de protection de surtension de 3 3,05 V

RPT 　 3 　 Heure de départ douce de S

ISVA 38 valeur limite de 40 43 système mv Constant Current Driving Is

ISVB 87 valeur rapide de protection de surintensité de 90 95 système mv

Vjd 0 　 Gamme de tension d'entrée analogique de 5 V

Ijd 　 100 　 valeur courante d'entrée analogique de Na



Schéma fonctionnel fonctionnel interne de JY02A



le signal d'entraînement du  JY02A est positif que sortie de polarité, choisissant le circuit d'entraînement de MOS et le MOS adaptés de puissance soit très importante !





Mode et paramètres d'entraînement de JY02A :

1 : La sortie supérieure du lecteur PWM de phase d'UH/VH/WH, sortie inférieure de signal de commutation d'entraînement de phase d'UL/VL/WL, ce mode d'entraînement est une manière économique de réduire les coûts de matériel, particulièrement en application des conducteurs à haute tension et de haute puissance de moteur. le mode sortie supérieur du lecteur PWM est un circuit et de forte stabilité plus faciles que le mode sortie inférieur du lecteur PWM.



2 : La fréquence de PWM de JY02A est 13KHz, qui prend en considération non seulement le rapport complet de l'efficacité et du bruit, mais également augmente la puissance et réduit la puissance du circuit d'entraînement. Le couple du moteur est plus haut que celui de 20KHz sous la même alimentation d'énergie.



Impulsion de JY02A

Veuillez prendre une note qui signal d'impulsion de la sortie une de JY02A pendant la phase de commutation de moteur de BLDC chaque fois. Elle signifie JY02A pour ne pas produire une impulsion quand le tour de moteur un rond. Par exemple en tant que suivre le schéma de principe : son un rotor intérieur, 2 paires de moteur de poteau, il signifie que le moteur a besoin commuter la phase pendant 6 fois pour chaque rond, ainsi JY02A produira 6 impulsions chaque moteur rond







Schéma de principe de la structure interne du moteur intérieur de rotor de poteau de 2 paires







Oscillogramme de sortie d'entraînement en avant

(Sortie de SPWM près de contrainte sinusoid et bien électromagnétique de bruit)



Renverser l'oscillogramme de sortie d'entraînement

(Sortie de SPWM près de contrainte sinusoid et bien électromagnétique de bruit)



Schéma d'application :

1, schéma typique d'application de JY02A pour le moteur sans brosse sensorless de C.C



JY02A a le circuit de détection intégré de BEMF

JY02A n'ont besoin non du circuit de comparateur externe pour le moteur sans brosse sensorless de C.C

Remarque :

IS-IS le terminal actuel d'entrée de retour de signal. Quand est les portées terminales de tension à 40mV, le système commence la surveillance de surcharge et entre dans l'état actuel constant de contrôle. Le courant d'entraînement n'est plus augmenté par la tension terminale de VR ou les augmentations de charge. Cette fonction empêche effectivement le burn-out de transistor MOSFET quand la charge est trop grande, et peut continuer à fournir la puissance au moteur de maintenir l'état moteur maximum. Quand le courant accidentel continue à augmenter, la tension du est terminale atteint ou dépasse 90mV, le JY02A entrera immédiatement à l'état de protection, et ferme toutes les sorties, la protection seulement libérée quand VR est réduit à 0V ou réactionné

Selon la loi d'ohm, nous devons seulement changer la valeur de R pour changer la valeur courante de protection. JY02A est très flexible dans la protection actuelle (plus sur ceci plus tard)





Considérations de description fonctionnelle et d'application

a) Protection de surcharge et sélection de échantillonnage actuelle de valeur de résistance :

JY02A a une fonction relativement complète de protection de surcharge. la protection de surcharge et la fonction anormale actuelle de protection de JY02A entreront en vigueur seulement dans l'état de la résistance de échantillonnage actuelle R est choisie correctement. Quand est la tension de goupille atteint 0.40mV, les débuts de surveillance de surcharge et entrez dans l'état actuel constant et gardez la constante actuelle d'entraînement. À cet état, le courant d'entraînement ne monte plus avec la tension de la goupille de VR, et n'augmentera pas avec l'augmentation de la charge. Dans cet état, JY02A continuera à fournir une puissance constante pour le moteur et maintient le moteur dans l'état fonctionnant normal. Si est la tension de goupille atteint ou dépasse 90mV, le système jugera toutes les sorties dans un délai de 4,5 micro-secondes.



Voici un exemple détaillé comment choisir correctement la valeur de R comme suivent :

Formule de valeur de R : Je = 0.04/R

Je : Valeur d'établissement actuelle constante, unité :

0,04 : est la valeur de tension de est goupille de JY02A

R : résistance limiteuse actuelle, unité : Ohm

Par exemple, un contrôleur avec un courant de fonctionnement de 3A, a placé le courant constant à 5A pour la sécurité, et le système gardent le courant à 5A quand les portées actuelles ou dépasse 5A, après la formule je = 0,04 /R, valeur de R=0.04/I ainsi R = l'ohm 0,04/5=0.008, ainsi la résistance actuelle d'échantillonnage devrait utiliser une résistance de puissance de 8 milliohms (la résistance actuelle d'échantillonnage est normalement résistance de ciment et fil de constantan)



b) protection de verrouillé-rotor : JY02A a la fonction de reprise automatique. Une fois que le moteur courant est bloqué par la force externe, le système automatiquement se protégera et se remettra en marche. Si la reprise est infructueuse pendant 10 fois, elle arrêtera automatiquement la sortie. Déconnectez la puissance ou ramenez la tension de la goupille de VR à 0V pour ouvrir la protection. Augmentez la tension de VR pour remettre en marche le moteur.



c) Renverser doux de Z/F : La 16ème goupille Z/F de JY02A est la goupille s'inversante de contrôle. Cette goupille peut être reliée à 5V ou à terre. JY02A a la fonction s'inversante douce. Cette fonction protège le transistor MOSFET et le moteur dans beaucoup d'applications, et améliore la durée de vie de fiabilité et, l'opération spécifique est que quand le moteur tourne dans une direction, quand les changements de niveau de tension de Z/F, le conducteur arrête la sortie d'abord, le moteur tourne librement jusqu'à l'arrêt, et puis commence à courir dans l'autre direction.





d) Retour de signal de vitesse de FG : JY02A produit également le signal d'impulsion de vitesse tout en conduisant le moteur. JY02A produira une impulsion chaque phase commutant. Ceci est parfaitement reflété dans des applications à extrémité élevé. Dans le cas du contrôle de vitesse précis, tel que la fan sans brosse de C.C, les pompes sans brosse de C.C, etc.,

Avec le retour de signal de vitesse, il est facile réaliser ces fonctions, comme exigez la vitesse stable et le couple stable, et la solution témoin en circuit fermé.





e) Port de protection de la température de comité technique : JY02A a un externe relie la fonction de protection de la température. L'application est tout à fait simple, seulement un NTC externe et une résistance sont exigés, peut placer le NTC dans l'endroit où le besoin soit surveillé, comme le transistor MOSFET ou le moteur. Quand la température atteint une certaine valeur, le système se protégera automatiquement, le système se remettra en marche après la température vers le bas à la valeur de sécurité. c'est des paramètres recommandés de NTC : NTC de 10K3950K, résistance de diviseur avec 10K 1%, selon ce paramètre, la température protégera automatiquement quand la température atteint 100 degrés, naturellement, vous pouvez également remplacer d'autres modèles NTC ou ajuster la résistance de diviseur selon l'application réelle. La valeur de la résistance atteint la valeur de la température que vous voulez protéger.



f) QD commençant l'ajustement de couple : En ajustant la tension du terminal de QD, le couple commençant peut être directement changé. La gamme d'ajustement de tension est 0V-2.5V, et le moteur normal commençant la tension de couple est entre 0V - 0.8V (le couple commençant n'est pas aussi plus grand que mieux)



Résumé :

Il y a beaucoup de facteurs affectant le conducteur sans brosse de moteur de C.C Hallless, tel que la tension locale, la vitesse, l'angle de commutation, la charge, l'inductance, l'EMF de dos, commençant la charge, etc., qui affecteront la représentation sans brosse d'entraînement de moteur de C.C. L'effet moteur du moteur, ainsi plus d'essai sont exigés pour faire un conducteur sensorless sans brosse à haute efficacité et stable parfait de moteur de C.C.





Afin d'améliorer la représentation du conducteur sensorless sans brosse de moteur de C.C, réduire le volume, réduire les coûts de production et de développement, JY02A est notre le deuxième conducteur sensroless sans brosse IC de moteur de C.C qui n'exige pas un comparateur externe. JY02A intègre tous les circuits de conducteur sensorless sans brosse de moteur de C.C (à l'exclusion des composants de puissance). Afin d'améliorer le service à nos clients, nous offrons à trois JY02 les circuits typiques d'application pour la référence. Nous continuerons à améliorer sa représentation selon des applications du marché., fonction réelle d'IC pouvons être légèrement différents de l'introduction de cet article, si vous avez n'importe quels problèmes dans l'application, vous pouvons nous contacter pour la dernière information.





Voici trois schémas d'application et photos typiques de produit pour la référence. Ces schémas tous sont validés pour la production en série et les produits physiques relatifs fournissent apprendre la recherche. Ces trois schémas typiques d'application couvrent fondamentalement la plupart d'applications.



Schéma sans brosse d'application d'entraînement de moteur de C.C Hallless de petite puissance de JY02A

Tension locale : 7.5V----courant 28V fonctionnant maximum : puissance de sortie 3A maximum : 30W



Photo sensorless sans brosse de produit de conducteur de moteur de C.C de petite puissance



Taille : L *W de 45mm : 32mm*H 12mm



Schéma sans brosse d'application d'entraînement de moteur de C.C Hallless de puissance de moyen-taille de JY02A

Tension locale : 12V----courant 36V fonctionnant maximum : puissance de sortie 16A maximum : 500W (MOS : TO220)



photo sensorless sans brosse de produit de conducteur de moteur de C.C de puissance de Moyen-taille

Taille : L *W de 63mm : 42.5mm*H 12mm

Schéma sans brosse à haute tension d'application d'entraînement de moteur de C.C Hallless de JY02A

Tension locale : 80V----Courant 265VAC fonctionnant maximum : puissance de sortie 1A maximum : 150W



Photo sensorless sans brosse à haute tension de produit de conducteur de moteur de C.C

Taille : L *W de 77mm : 60mm*H 32mm
