SPWM a fermé le conducteur Ic de fan de Bldc de tondeuse à gazon de pompe de boucle

contrôle de moteur sans brosse de C.C de 3 phases IC JY01

Caractéristiques JY01

JY01 est contrôle conçu spécial IC pour le conducteur sans brosse de moteur de C.C, appliqué au moteur du capteur BLDC de Hall ou le moteur sensorless de BLDC, son facile à l'application, circuit périphérique est simple, les coûts bas, mode d'entraînement de SPWM avec le rendement à faible bruit et élevé, qualité stable et le support technique professionnel, JY01 a été rapidement approuvé par beaucoup d'ingénieurs électroniciens.

JY01 a été très utilisé dans beaucoup de domaines, comme :
fan sans brosse de C.C, pompe sans brosse de C.C, tondeuse à gazon, scooter, voiture équilibrée, robot, instruments et équipement scientifique, pompe à essence automatique, Windows électrique, ajustement électrique de siège, fan de climatisation, ajustement électrique de rétroviseur, tel que les appareils ménagers tels que les aspirateurs, la climatisation, l'installation sanitaire, les jouets pour enfants à extrémité élevé, les avions modèles, les voitures modèles, le modèle, etc. ; Il a également été très utilisé dans des outils tenus dans la main tels que des machines de meulage, des exercices de main, des machines de gravure, des tournevis électriques, etc.


2 : Caractéristiques

Tension locale : 4,5 v-5.5 V.

La température fonctionnante : -40-85 ℃
Mode d'entraînement : SPWM
Mode d'entraînement de Daul : Avec le senor de Hall ou sensorless
Moteur adaptatif : aucun moteur de hall/moteur de hall.
Contrôle de direction : positif/négatif
Renverser doux : Oui
Signal de vitesse : Oui
Protection de surcharge : Oui
Boucle bloquée actuelle : Oui
Commande actuelle constante : Oui
Blocage de la protection : Oui
Commencer doux : oui
Technologie spéciale : Pleine fonction de début de sécurité d'état de JYKJ
Ajustement de vitesse : linéaire
Période douce de début : 1 S, 3 S, 10S facultatif

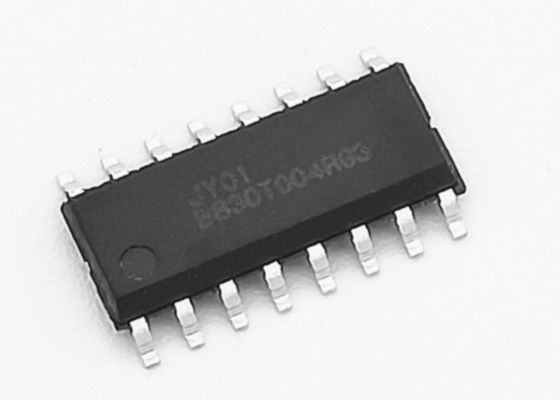

Emballage SOP16

JY01 a composé de Hall de capacité moyenne et de brushl sensorless
tableau de contrôle, 6 PCs TO-220 emballé du transistor MOSFET de haute puissance m
de retour de la carte PCB, la tension de tableau de la commande VCC dans la gamme
Courant maximum d'opération jusqu'à 20A (plus le heatsin approprié
des circuits ont été avec succès utilisés dedans comme le brushle de C.C
pompe à moteur sans brosse de C.C, moteur de scooter, dispositifs tenus dans la main, etc.
Les applications de cadre de N+N peuvent réaliser les besoins du vol. élevé
actuel, ainsi lui est très utilisé dans les beaucoup le contro sans brosse de moteur de C.C
une tension locale ou plus haut un travail plus élevée actuel. Ce circuit AR
circuits mûrs. Circuit dû à la production de forte stabilité et facile
les coûts est bas et peut être facilités pour la production modulaire


JY01 est intégré 2 dans 1 contrôle IC pour Hall ou moteur sans brosse sensorless de C.C, aux lesquels le rend très facile
l'application en service, prêtent svp l'attention avant conception et application de circuit.
1 : JY01 pour le conducteur de moteur de capteur de Hall, relient la borne 1 au Vss ou relient la puissance du moment 5V dessus, JY01 conduiront comme manière de hall.
2 : JY01 pour le conducteur de moteur de Sensorless, l'offre 0.1V -4V à la borne 1, JY01 conduira comme manière de Sensorless.
La borne 1 est goupille multifonctionnelle, là sont trois états opérationnels :
1 : JY01 dans des arrangements d'application quand mise sous tension.
2 : Cette goupille est permettent la goupille de contrôle sous la manière de hall, tension de haut niveau est commande normale, tension de bas niveau est
interdire-commande (aucune sortie)
3 : Cette goupille est goupille d'ajustement de couple de début sous la manière de Sensorless, gamme de tension : 0.1V-2V.
Veuillez confirmer l'état d'application de JY01 avant la conception.

a) Arrangement de couple de début : L'arrangement de couple de début est important pour le moteur sensoless démarrant,
Le couple de début est rapporté avec la représentation de moteur. le moteur ne démarrera pas ou dur ne démarrera pas si
le couple de début est petit, le moteur secouera ou renversant si le couple de début est trop haut.
L'élimination des imperfections initiale d'application selon la charge de moteur, suivent les étapes suivent aussi :
i.Connect un potentiomètre 20K à 0 V et à 5 V, la goupille moyenne se relient à la goupille de JY01 IC I.
II. Ajustez le potentiomètre sur 0 V (couple 0 de début) quand mise sous tension.
III. Signal réglementaire de vitesse d'entrée à la goupille de VR de 0V à 5V, et vérifier l'à moteur de démarrage ou pas
iv. Si le moteur ne peut pas commencer ou commencer anormal, peut ajouter la valeur de potentiomètre à 0,1 V alors
étape III de répétition, si le moteur toujours ne pas commencer, puis ne pas s'ajouter à 0.2V/0.3V/0.4V du potentiomètre et
répétez l'étape III jusqu'à l'à moteur de démarrage.
v.If que le moteur s'inversant quand le début, il signifie le couple de début est haut, il devrait réduire le début
le couple pour le début normal, renverser de temps autrement long endommagera le moteur et le transistor MOSFET.
b) protection de surcharge et arrangement de échantillonnage actuel de résistance : JY01 a la surcharge parfaite
fonction de protection, il a la protection de surcharge et la fonction actuelle anormale de protection
quand la valeur de échantillonnage actuelle R de résistance est ensemble correct. Quand est la tension de goupille se réunir à
0.1V, surveillance de surcharge commencera, et se tourne vers l'état actuel constant, le courant d'entraînement pas
changement, aucune matière la tension de VR obtenant plus haut ou inférieure et la charge obtenant plus grande ou
moins. Dans cet état, JY01 continuera à offrir la puissance constante d'entraînement de circuler en voiture. si est la tension de goupille
le rassemblement à 0.2V ou plus, la volonté de protection a activé dans 4,5 μs.
Méthode de sélection de valeur de R
Formule I de valeur de R = 0.1/R
Je : valeur d'actuel constant (unité : Ampère)
0,1 : JY01 est tension de goupille
R : résistance actuelle de limite (unité : Ohm)
Par exemple : travail actuel : 3A, ensemble le courant constant de sécurité à 5A, quand l'actuel
le rassemblement à 5A ou plus, le programme gardera le courant à 5A.so selon la formule
I=0.1/R, l'ohm R=0.1/5=0.02, ainsi surchargent la protection et la résistance de échantillonnage actuelle de puissance
devrait être le mOhm 20
c) blocage de la protection : la volonté de blocage de protection ont activé et la sortie d'arrêt si le moteur pas
la normale de début dans 3 seconde, ramènent la tension de VR à 0 pour stopper la protection, montent la tension de VR
pour remettre en marche le moteur.



MANUEL D'UTILISATION DU TÉLÉCHARGEMENT JY01 IC
JY01_V3.5_2018-English.pdf
