Conducteur de porte de Pwm de 3 phases

Le conducteur triphasé de porte de JY213L 90V avec le côté indépendant du ciel et terre trois a mis en référence des canaux de sortie

DESCRIPTION

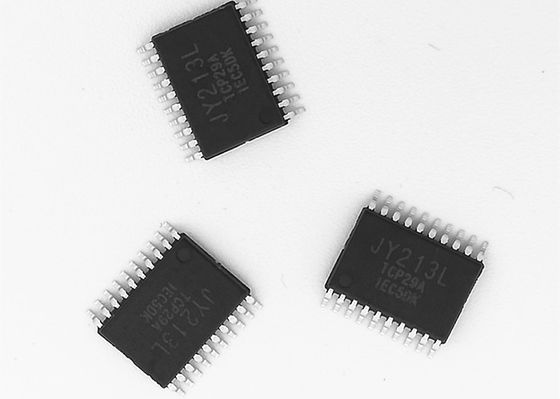

Le JY213L est un conducteur triphasé ultra-rapide de porte pour le transistor MOSFET de puissance et les dispositifs d'IGBT avec le côté indépendant du ciel et terre trois ont mis en référence des canaux de sortie. Protection intégrée de temps mort et pousse-à travers la protection empêcher des dommages au moitié-pont. Les circuits d'UVLO empêchent le défaut de fonctionnement quand VCC et VBS sont inférieurs que la tension spécifique de seuil. Un processus de BCD et un bruit à haute tension nouveaux de commun-mode décommandant la technique pour fournir l'opération stable des conducteurs du côté haut dans des conditions élevées de bruit de dV/dt tout en réalisant l'excellente tolérance passagère négative de tension. Permettez l'is= de la goupille (en) a inclus de sorte que le mode veille puisse être employé pour placer la puce dans un bas état actuel tranquille pour réaliser la longue vie de batterie.

APPLICATION
• E-BIKE/conducteur triphasé de moteur d'outil courant électrique
• Mini/micro contrôle de moteur à piles
• Inverseur d'usage universel

CARACTÉRISTIQUES
• Haut conducteur latéral intégré du moitié-pont 90V
• Capacité de conduire aux portes triphasées de moitié-pont
• Diode intégrée de courroie de botte pour chaque côté élevé chan
• Protection intégrée de temps mort
• Pousse-à travers la protection
• Sous le lock-out de tension pour VCC et VBS
• Basse tension 0-5.5V d'opération pour VCC et VBS
• logique de l'entrée 3.3V et 5V compatible
• Permettez la goupille (en) pour le bas courant de remplaçant
• IO+/IO- : +1.2A/-2.0A à VCC=15V, VBS=15V
• Temps mort intégré : 0.5us (type.)
• circuit d'annulation de bruit du Commun-mode dV/dt
• Tolérant de la tension passagère négative
• Basse commande de porte de dI/dt pour une meilleure immunité de bruit
• – 40ºC à la plage de fonctionnement 125ºC
• Petit paquet d'empreinte de pas : TSSOP20L/24L, 173m


DESCRIPTION DE FONCTION
BASSE ALIMENTATION D'ÉNERGIE LATÉRALE : VCC
VCC est le bas approvisionnement latéral et il fournit la puissance à la logique d'entrée et à l'étape de puissance de sortie de bas côté. L'intégré
le circuit de lock-out de sousvoltage permet au dispositif de fonctionner à la puissance suffisante quand une tension de l'alimentation VCC typique plus haut
que VCCUV+ =4.2V est présent, montré comme fig. 1. Le JY213L a arrêté toutes les sorties de conducteur de porte, quand l'approvisionnement VCC
la tension est au-dessous de VCCUV- =3.8 V, montré comme fig. 1. Ceci empêche les dispositifs d'alimentation externe contre extrêmement - la basse porte
niveaux de tension pendant le sur-état qui peut avoir comme conséquence la dissipation de puissance excessive.


ALIMENTATION D'ÉNERGIE LATÉRALE ÉLEVÉE : VBS (VB1-VS1, VB2-VS2, VB3-VS3)
VBS est la tension d'alimentation latérale élevée. Tous les hauts circuits latéraux peuvent flotter en ce qui concerne COM suivant la haute externe
émetteur latéral de dispositif de puissance/tension de source. En raison de la consommation interne de puissance faible, les hauts circuits latéraux entiers peuvent être
fourni par la topologie d'amorce reliée à VCC, et lui peut être actionné avec de petits condensateurs d'amorce. Le dispositif
le secteur de fonctionnement en fonction de la tension d'alimentation est indiqué dans fig. 2.
BAS CÔTÉ ET LOGIQUE ÉLEVÉE D'ENTRÉE DE CONTRÔLE : HIN&LIN (HIN1,2,3/LIN1,2,3)
Le seuil de déclencheur de Schmitt de chaque entrée est conçu assez bas pour garantir la compatibilité de LSTTL et de CMOS vers le bas à
sorties de contrôleur 3.3V. Le déclencheur de Schmitt d'entrée et le filtrage avancé de bruit fournissent le rejet de bruit des impulsions d'entrée courtes.
la résistance déroulante interne environ (logique positive) des pré-polarisations 100kΩ chacune a entré pendant VCC l'état de démarrage d'approvisionnement.
la largeur d'impulsion recommandée minimum d'entrée est 300ns pour le bon fonctionnement du conducteur.

PRÉVENTION DE SHOOT-THROUGH
Le JY213L est équipé de pousse-à travers des circuits de protection (également connus sous le nom de circuits croisés de prévention de conduction).
Fig. 3 montre comment ces circuits de protection empêchent les hauts et du côté bas commutateurs de conduire en même temps.
Quand les entrées commandant du côté haut et les conducteurs du côté bas sont deux la logique IGH, alors les deux sorties de conducteur sont tirées
vers le bas au BAS de logique pour arrêter deux dispositifs de puissance dans le même pont.
