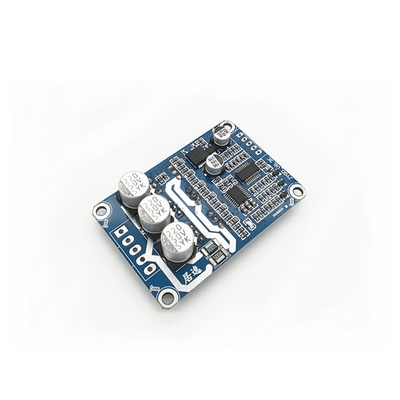

Contrôleur de moteur BLDC JYQD-V8.3E 12-36VDC 15A sans capteur

Nombre De Pièces:	1
Prix:	$7.90-9.90

Informations détaillées

Description du produit

Informations détaillées

Tension d'entrée:

12-36Vdc

Puissance nominale:

300W

Puissance maximale:

500W

Courant maximum:

15A

Algorithme de contrôle:

onde rectangulaire

Dimensions:

67 mm x 36,5 mm x 16,6 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Type de moteur:

Sensorless

Mettre en évidence:

Contrôleur de moteur BLDC 15A sans capteur

Carte contrôleur BLDC 12-36VDC

contrôleur de moteur avec garantie

Description du produit

Contrôleur de moteur BLDC JYQD-V8.3E

Entrée 12-36VDC, courant max. 15A pour moteur sans capteur

Principales spécifications

N° de modèle : JYQD-V8.3E
Entrée d'alimentation : 12-36VDC
Puissance nominale : 300W
Puissance maximale : 500W
Courant maximal : 15A
Adaptabilité : Moteur sans capteur
Algorithmes de contrôle : Onde carrée
Dimensions : 67mm × 36.5mm × 16.6mm
Contrôle de la vitesse : PWM/0-5V
Sortie du signal de rétroaction de vitesse : Oui
Température de fonctionnement : -10℃ à 60℃

Fonctions de protection

Surtension, court-circuit, surtension, basse tension, rotor bloqué, surchauffe

Aperçu du produit

La carte de commande de moteur BLDC JYQD-V8.3E est une carte de commande sans balais à courant continu conçue pour contrôler les moteurs sans balais à courant continu avec une régulation précise de la vitesse de 0 à 100 %. Ses algorithmes de contrôle par onde carrée garantissent la stabilité et la précision, ce qui la rend adaptée à diverses applications.

Applications

Robotique
Vélos électriques
Fauteuils roulants électriques
Scooters électriques
Moteurs-roues
Planches à roulettes électriques
Drones
Hoverboards
Monocycles électriques
Cyclomoteurs électriques
Kartings électriques
Voitures RC
Robots industriels
Convoyeurs logistiques
Équipement d'automatisation
Machines CNC
Tondeuses à gazon autopropulsées
Électronique grand public
Appareils électroménagers
Équipement industriel

Apparence du produit

Consignes d'utilisation

Vérifiez que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.
Cette carte de commande est livrée sans boîtier ni dissipateur thermique. Elle peut piloter des moteurs de moins de 60W sans aucun dissipateur thermique, mais nécessite une ventilation normale.
Le port de sortie 5V est uniquement destiné au potentiomètre ou à l'interrupteur externe pour le réglage de la vitesse, la commutation et l'activation. Ne connectez pas d'équipement d'alimentation externe.

Schéma de câblage

Port de contrôle

5V : Tension de sortie interne de la carte de commande pour potentiomètre ou interrupteur externe
Z/F : Ports de contrôle du sens de rotation (niveau haut 5V = Avant, 0V/GND = Arrière)
VR : Port de contrôle de la vitesse (tension analogique 0,1V-5V ou PWM 1K-20KHz, amplitude 5V)
M : Sortie du signal d'impulsion de vitesse (signal d'impulsion 5V)
GND : Masse de contrôle interne de la carte de commande

Port d'alimentation

MA, MB, MC : Connexions de phase du moteur
GND : Négatif CC
VCC : Positif CC

Instructions d'installation

Utilisez des fils blindés si la distance entre la carte de commande et le moteur dépasse 50 cm
Distance du port de contrôle : 2,54 mm
Distance du port d'alimentation : 3,96 mm
Assurez l'isolation entre le MOSFET du pilote et le dissipateur thermique/la plaque d'installation

Dimensions

Processus de fabrication

Informations sur l'emballage

Le contrôleur de moteur BLDC est bien emballé dans un sac antistatique individuel.

Foire aux questions

Délai de livraison

Échantillon : 5 jours
Commande en masse : 2-3 semaines

Quantité minimum de commande

1 ensemble pour tous les produits de la série

Garantie

12 mois à compter de la date de livraison

Support technique

Nous offrons un service et un support technique individuels
