Name: JYQD-V6.7 BLDC Motor Driver 50W 12/24VDC avec régulation de vitesse
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.7
Price: 4.90 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$4.90-5.90

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V6.7

Entrée d'alimentation:

12/24VDC

Puissance nominale:

50W

Puissance maximale:

60W

Courant maximum:

Algorithme de contrôle:

onde rectangulaire

Dimensions:

45 mm x 28 mm x 10 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Aptitude au moteur:

moteur sans capteur

Mettre en évidence:

Le pilote BLDC avec régulateur de vitesse

Tableau de bord du pilote BLDC de 50 W 12/24VDC

JYQD-V6.7 conducteur avec garantie

Description du produit

Conducteur de moteur BLDC JYQD-V6.7 pour le moteur sans capteur 50W

Attributs du produit

Attribut	Valeur
Type accessoire	Moteur
Usage	Moteur
Pour une utilisation avec	Moteur BLDC

Spécifications clés

N ° de modèle:JYQD-V6.7

Entrée d'alimentation:12/24VDC

Puissance nominale:50W

Pertinence:Moteur sans capteur

MAX POWER:60W

Courant maximum:3A

Protection:Sur-courant, court-circuit, sur tension, sous tension, rotor verrouillé, surchauffe

Algorithmes de contrôle:Onde carrée

Dimensions:45 mm × 28 mm × 10 mm

Contrôle de vitesse:PWM / 0-5V

Sortie du signal de rétroaction de vitesse:Oui

Température de travail:-10 ℃ à 60 ℃

Applications

La carte du pilote de moteur BLDC JYQD-V6.7 est conçue pour contrôler les moteurs sans balais DC avec une réglementation de vitesse précise de 0 à 100%. Ses algorithmes de contrôle des ondes carrés garantissent la stabilité et la précision de diverses applications.

Skateboard électrique
Scooter électrique
Fauteuil roulant électrique
Hoverboard
Drones
Unicycle électrique
Cyclomoteur électrique
Go kart électrique
Voiture RC
Robot industriel
Tapis roulant logistique
Équipement d'automatisation
Machines CNC
Tondeuses de pelouse autopropulsées
Électronique grand public
Appareils électroménagers
Équipement industriel

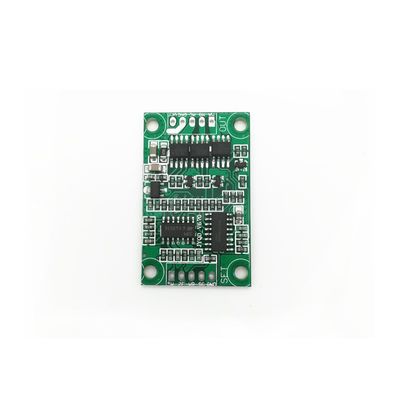

Apparence du produit

Lignes directrices de candidature

Confirmez que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.
Cette planche de conducteur peut entraîner des moteurs inférieurs à 35 W sans dissipateur thermique mais nécessite une ventilation normale.
Le port de sortie 5V est uniquement pour le potentiomètre externe ou l'interrupteur pour le réglage de la vitesse, pas pour alimenter l'équipement externe.

Schéma de câblage

Port de contrôle

5V:Tension de sortie interne pour le potentiomètre ou l'interrupteur externe
Z / f:PORTS DE CONTRÔLE DE LA MAISON ROTATIQUE (5V = avant, GND = inverse)
VR:Port de commande de vitesse (analogique 0,1 V-5 V ou PWM 1K-20KHz)
SC:Sortie du signal d'impulsion de vitesse (impulsion 5V)
GND:Conducteur de la carte de conducteur Merde de contrôle

Port électrique

MA:Phase moteur A
MB:Phase moteur B
MC:Phase motrice C
GND:DC négatif
VCC:DC positif

Remarques importantes:Utilisez des fils blindés pour des distances supérieures à 50 cm entre le conducteur et le moteur. Assurez-vous une isolation appropriée entre le MOSFET du conducteur et le dissipateur thermique. Distance du port de commande: 2,54 mm, distance du port d'alimentation: 3,96 mm.

Dimensions

Processus de fabrication

Conditionnement

Le conducteur du moteur BLDC est bien emballé dans un sac antistatique individuel.

FAQ

Quel est le délai?

Échantillon: 5 jours | Ordre de masse: 2-3 semaines

Quel est le MOQ?

1 set pour tous les produits de la série

Quelle est la garantie?

12 mois à compter de la date de livraison

Comment est le support technique?

Nous offrons un service unique et un support technique
