Name: Contrôleur de moteur BLDC JYQD-V6.5E 36-72VDC 500W avec régulation de vitesse
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.5E
Price: 9.90 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$8.90-10.90

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V6.5E

Tension d'entrée:

36-72VDC

Puissance nominale:

350W

Puissance maximale:

500W

Courant maximum:

15A

Algorithme de contrôle:

onde rectangulaire

Dimensions:

63 mm x 36,5 mm x 33 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Type de moteur:

moteur sans capteur

Mettre en évidence:

Contrôleur de moteur BLDC 500W

Carte de contrôleur BLDC 36-72VDC

Contrôleur de moteur BLDC avec régulation de vitesse

Description du produit

Le pilote du moteur BLDC JYQD-V6.5E

une tension d'entrée de 36-72 VDC avec une puissance maximale de 500 W et une fonction de régulation du couple/vitesse.

Attributs du produit

Attribut	Valeur
Type d'accessoire	Conducteur
À utiliser avec	Moteur BLDC

Paramètres principaux

Numéro de modèle:Le nombre d'heures de travail est le suivant:

Puissance de sortie:36 à 72 VDC

Puissance nominale:350 W

Conformité:Moteur sans capteur

Puissance maximale:500 W

Le courant maximal:15A

ProtégerSurtension, court-circuit, surtension, sous tension, rotor verrouillé, surchauffement

Algorithmes de commande:Vague carrée

Les dimensions:Pour les véhicules à moteur électrique

Contrôle de vitesse:PWM/0 à 5 V

Sortie du signal de rétroaction de vitesse:- Oui, oui.

Température de travail:-10°C à 60°C

Applications

La carte de pilotage du moteur BLDC JYQD-V6.5E est conçue pour contrôler les moteurs sans balai en courant continu avec une régulation de vitesse précise (0-100%).Ses algorithmes de contrôle d'ondes carrées assurent stabilité et précision pour diverses applications:

Planche à roulettes électrique

Scooter électrique

Chaise roulante électrique

Hoverboard

Les drones

Unicycle électrique

Motoneige électrique

Kart électrique

Voiture RC

Robot industriel

Bandes transporteuses logistiques

Équipement d'automatisation

Machines à commande numérique

Automobiles à tondeuse à gazon

Produits électroniques de consommation

Appareils électroménagers

Équipement industriel

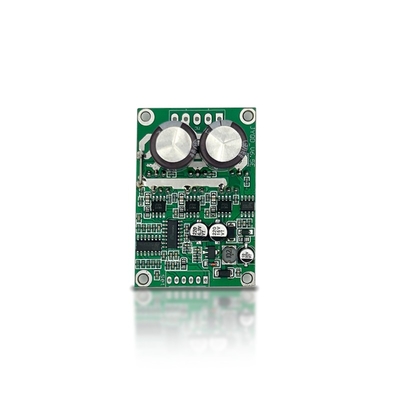

Apparence

Lignes directrices pour l'application

Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.
Cette carte de pilotage est livrée sans boîtier et évacuateur de chaleur. Elle peut entraîner des moteurs de moins de 100 W sans évacuateur de chaleur mais nécessite une ventilation normale.
Le port de sortie de 5 V est uniquement pour le potentiomètre externe ou l'interrupteur pour le réglage de la vitesse, la commutation et le fonctionnement activant - ne connectez pas l'équipement d'alimentation externe.

Diagramme de câblage

Port de contrôle

5V:Voltage de sortie interne de la carte du pilote pour potentiomètre/interrupteur externe
Z/F:Le régulateur de direction de rotation (5V = vers l'avant, 0V/GND = vers l'arrière)
- Je ne sais pas.Contrôle de vitesse (0,1V-5V analogique ou PWM 1K-20KHz, amplitude 5V)
Le signal:Signal de sortie à impulsion de vitesse (5V impulsion)
Le GND:Surfaces de contrôle interne du pilote
Le couple:Réglage du couple de démarrage (enlever d'abord les résistances à couple fixe)

Port d'alimentation

MA, MB, MC: Je suis désolée.Les phases motrices A, B, C
Le GND:DC négatif
Le VCC:DC positif

Nom de l'organisme:Utilisez des câbles blindés si la distance entre le conducteur et le moteur dépasse 50 cm. Envergure du port de commande: 2,54 mm, envergure du port d'alimentation: 3,96 mm. Assurez-vous d'une bonne isolation entre les MOSFET et le dissipateur thermique/plaque d'installation.

Les dimensions

Technique de fabrication

Informations sur l'emballage

Le pilote du moteur BLDC est emballé dans un sac antistatique individuel pour la protection.

Questions fréquentes

Quel est le délai?

échantillon: 5 jours.

Quel est le MOQ?

1 jeu pour toutes les séries de produits

Quelle est la garantie?

12 mois après la date de livraison

Comment va le support technique?

Nous offrons un service et une assistance technique
