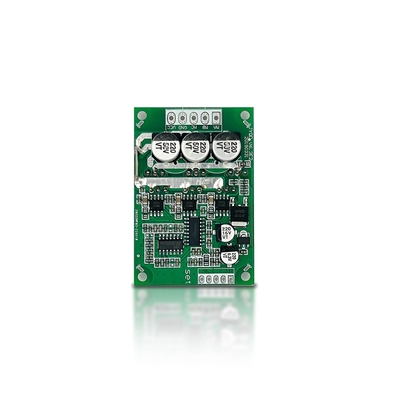

Name: JYQD-V6.3E2 BLDC Motor Driver 500W 15A avec régulation de vitesse
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.3E2
Price: 8.90 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$7.90-9.90

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V6.3E2

Modèle n °:

JYQD-V6.3E2

Entrée d'alimentation:

12-36Vdc

Puissance nominale:

350W

Puissance maximale:

500W

Courant maximum:

15A

Algorithmes de contrôle:

onde rectangulaire

Dimensions:

63 mm x 36,5 mm x 17 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Mettre en évidence:

Contrôleur de moteur BLDC 500W

conducteur Board de 15A BLDC

Régulateur de vitesse BLDC

Description du produit

Pilote de moteur BLDC JYQD-V6.3E2

Pilote de moteur CC sans balais de 500W avec fonction de régulation de vitesse, largement utilisé dans les véhicules électriques et les applications industrielles.

Spécifications du produit

Attribut	Valeur
Type d'accessoire	Pilote de moteur
Pour une utilisation avec	Moteur BLDC

Paramètres techniques

N° de modèle : JYQD-V6.3E2
Entrée d'alimentation : 12-36VDC
Puissance nominale : 350W
Adaptabilité : Moteur sans capteur
Puissance maximale : 500W
Courant maximal : 15A
Protection : Surintensité, court-circuit, surtension, basse tension, rotor bloqué, surchauffe
Algorithmes de contrôle : Onde carrée
Dimensions : 63mm × 36.5mm × 17mm
Contrôle de la vitesse : PWM/0-5V
Sortie du signal de retour de vitesse : Oui
Température de fonctionnement : -10℃ à 60℃

Applications

La carte de pilote de moteur BLDC JYQD-V6.3E2 est conçue pour contrôler les moteurs CC sans balais avec une régulation de vitesse précise de 0 à 100 %. Ses algorithmes de contrôle à onde carrée garantissent la stabilité et la précision pour diverses applications :

Skateboards et scooters électriques
Fauteuils roulants et hoverboards électriques
Drones et véhicules RC
Robots industriels et automatisation
Machines CNC et systèmes de convoyeurs
Électronique grand public et appareils électroménagers

Apparence du produit

Consignes d'application

Confirmer que la tension et les paramètres de puissance du moteur sont dans la plage spécifiée
La carte de pilote nécessite une ventilation adéquate ; dissipateur thermique recommandé pour les moteurs de plus de 100W
Le port de sortie 5V est uniquement destiné aux composants de réglage de la vitesse, pas aux équipements d'alimentation externes

Instructions de câblage

Port de contrôle :
5V - Sortie interne pour le réglage de la vitesse
Z/F - Contrôle du sens de rotation
VR - Contrôle de la vitesse (0.1V-5V ou PWM)
Signal - Sortie d'impulsion de vitesse
GND - Masse de contrôle

Port d'alimentation :
MA/MB/MC - Phases du moteur
VCC/GND - Entrée d'alimentation CC

Utiliser des fils blindés pour les distances supérieures à 50 cm du moteur
Espacement des ports de contrôle : 2,54 mm ; Espacement des ports d'alimentation : 3,96 mm
Assurer une isolation adéquate entre le MOSFET et le dissipateur thermique

Dimensions

Processus de fabrication

Emballage

Le pilote de moteur BLDC est emballé en toute sécurité dans un sac antistatique individuel pour la protection pendant l'expédition et le stockage.

Foire aux questions

Quel est le délai de livraison ?

Échantillons : 5 jours
Commandes en masse : 2-3 semaines

Quelle est la quantité minimale de commande ?

1 ensemble pour tous les produits de la série

Quelle est la période de garantie ?

12 mois à compter de la date de livraison

Quel support technique est disponible ?

Nous fournissons un service et un support technique individuels
