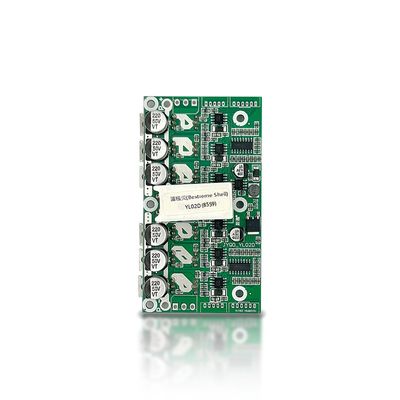

Name: Carte de commande de moteur BLDC 400Wx2 12-36V pour hoverboards et véhicules électriques
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-YL02D (8559)
Price: 16.92 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$16.92-17.91

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-YL02D (8559)

Tension de travail:

12-36Vdc

Puissance nominale:

400W*2

Puissance maximale:

540W * 2

Courant maximum:

15a * 2

Régulation de la vitesse:

PWM/0 à 5 V

Algorithmes de contrôle:

onde rectangulaire

Dimensions:

100 mmx59 mmx20 mm

Température de travail:

-20 ℃ --85 ℃

Épaisseur de cuivre:

1 oz

Signal de sortie de vitesse:

Oui

Aptitude:

Moteur avec capteur Hall

Fréquence PWM:

1 kHz-10khz

Source d'alimentation externe:

5V (≤300mA)

Plage de tension de freinage:

Frein linéaire 0-5V

Tension de contrôle de vitesse:

Régulation de vitesse linéaire 0-5V

Mettre en évidence:

Carte de commande de moteur BLDC 400W

Carte de commande BLDC pour hoverboards

conducteur Board de moteur de 36V BLDC

Description du produit

Driver de moteur BLDC haute efficacité 12-36V, 500W*2

Conçu pour les hoverboards électriques et autres micro-véhicules électriques, ce driver de moteur double offre des performances fiables avec un contrôle précis de la vitesse.

Spécifications du produit

Attribut	Valeur
Type	Carte contrôleur
Type de fournisseur	Général
Épaisseur du cuivre	1 oz
Application fonctionnelle	Driver
Tension de fonctionnement	12-36VDC
Puissance nominale	400W*2
Régulation de la vitesse	PWM/0-5V
Adaptabilité	Moteur avec capteur à effet Hall
Sortie de signal de vitesse	Oui
Algorithmes de contrôle	Onde carrée

Paramètres techniques

Modèle n° : JYQD-YL02D(8559)
Entrée d'alimentation : 12-36VDC
Puissance nominale : 400W*2
Puissance maximale : 540W*2
Courant maximal : 15A*2
Protection : Surintensité, court-circuit, surtension, basse tension, rotor bloqué, surchauffe
Dimensions : 100mm × 59mm × 20mm
Contrôle de la vitesse : PWM/0-5V
Température de fonctionnement : -20℃ à 85℃

Applications

La carte driver brushless DC JYQD-YL02D(8559) offre une régulation précise de la vitesse de 0 à 100 % et convient à diverses applications nécessitant un contrôle fiable du moteur.

Utilisations courantes :

Skateboards et scooters électriques
Fauteuils roulants et hoverboards électriques
Drones et véhicules RC
Gyropodes et cyclomoteurs électriques
Robots industriels et équipements d'automatisation
Machines CNC et systèmes de convoyeurs
Tondeuses à gazon autopropulsées
Appareils électroménagers

Variantes de produits

JYQD-YL02D(8559) - Version à démarrage direct (sans fonction LOCK)
JYQD-YL02D(457E) - Version à démarrage direct (sans fonction LOCK)
JYQD-YL02D(99F2) - Version à démarrage direct (fonction LOCK)
JYQD-YL02D(C737) - Version à démarrage direct (fonction LOCK)

Câblage et installation

Fonctions du port de contrôle :

GND : Masse du signal de contrôle
VR : Régulation de la vitesse (0-5V linéaire)
ZF : Contrôle avant/arrière
M : Sortie du signal d'impulsion de vitesse
EL : Port de fonction de freinage
5V : Source d'alimentation pour les appareils externes

Remarques importantes :

Vérifiez la séquence des fils Hall avant de les connecter au moteur
Ajoutez un dissipateur thermique pour les applications de puissance supérieures à 100W
Assurez une bonne dissipation de la chaleur pour des performances optimales

Dimensions et fabrication

Emballage

Le driver de moteur BLDC est emballé en toute sécurité dans un sac antistatique individuel pour la protection pendant l'expédition et la manipulation.

Foire aux questions

Délai de livraison :

Échantillons : 5 jours
Commandes en masse : 2-3 semaines

Quantité minimum de commande :

1 ensemble pour tous les produits de la série

Garantie :

12 mois à compter de la date de livraison

Support technique :

Service dédié 1-à-1 et assistance technique
