Name: Contrôleur de moteur BLDC JYQD-V7.0 12-24VDC 50W avec contrôle PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.0
Price: 3.60 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$3.60-5

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V7.0

Tension d'entrée:

12-24VDC

Puissance nominale:

50W

Puissance maximale:

70W

Courant maximum:

Algorithme de contrôle:

onde rectangulaire

Dimensions:

45 mm x 32 mm x 10 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Type de moteur:

Moteur de capteur Hall

Mettre en évidence:

Contrôleur de moteur BLDC avec contrôle PWM

Carte de commande BLDC 12-24VDC

Contrôleur de moteur BLDC 50W

Description du produit

Le pilote du moteur JYQD-V7.0 BLDC

Entrée 12-24VDC, puissance maximale de 50W, avec contrôle PWM, compatible Arduino

Attributs du produit

Type d'accessoire	Conducteur
À utiliser avec	Moteur BLDC

Spécifications du pilote du moteur BLDC

Numéro de modèle:JYQD-V7. Je suis désolé.0
Puissance de sortie:12 à 24 VDC
Puissance nominale:50 W
Conformité:Moteur de capteur de hall
Max Power: Je suis désolé.70 W
Courant maximal:3A
ProtégerSurtension, court-circuit, surtension, sous tension, rotor verrouillé, surchauffement
Algorithmes de contrôle:Vague carrée
Les dimensions:45 mm × 32 mm × 10 mm
Contrôle de vitesse:PWM/0 à 5 V
Sortie du signal de retour de vitesse:- Oui, oui.
Température de fonctionnement:-10°C à 60°C

Applications pour le pilote de moteur BLDC

La carte de pilotage du moteur JYQD-V7.0 BLDC est conçue pour contrôler les moteurs sans balai en courant continu avec une régulation de vitesse précise de 0 à 100%.le rendant adapté à diverses applications.

Applications communes

Planche à roulettes électrique

Scooter électrique

Chaise roulante électrique

Hoverboard

Les drones

Unicycle électrique

Motoneige électrique

Kart électrique

Voiture RC

Robot industriel

Bandes transporteuses logistiques

Équipement d'automatisation

Machines à commande numérique

Automobiles à tondeuse à gazon

Produits électroniques de consommation

Appareils électroménagers

Équipement industriel

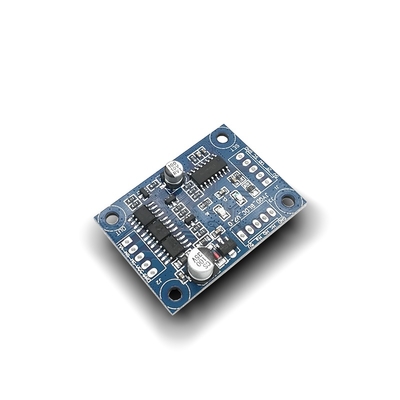

Apparence du pilote BLDC

Lignes directrices pour l'application

Confirmer que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.
Applicable aux moteurs à courant continu sans balai avec Hall à 120°. Vous devrez peut-être ajuster la séquence de lignes de Hall ou la séquence de lignes de trois phases du moteur pour un effet de conduite optimal.
Cette carte de pilote est livrée sans boîtier et évier, elle peut entraîner des moteurs de moins de 50 watts sans évier, mais nécessite une ventilation normale.
Le port de sortie de 5 V est uniquement pour le potentiomètre externe ou l'interrupteur pour le réglage de la vitesse, la commutation et le fonctionnement activant.

Le câblage du pilote du moteur BLDC

Port de contrôle

5V:Voltage de sortie interne de la carte de pilotage pour potentiomètre ou commutateur externe
Z/F:Ports de commande de direction tournante (5V = En avant, GND = En arrière)
- Je ne sais pas.Port de régulation de la vitesse (0,1V à 5V d'entrée analogique ou PWM)
- Je ne sais pas.Activation du contrôle du port (5V = autoriser le fonctionnement, GND = interdire le fonctionnement)
Le GND:Motif de contrôle interne au volant

Port d'alimentation

MA, MB, MC: Je suis désolée.Connexions de phase motrice
P+, P-:Entrée de puissance en courant continu

Port du capteur de hall

Ha, Hb, Hc:Connexions de capteurs de hall
GND, 5V:Puissance pour les capteurs Hall

Notes importantes:

Utilisez des câbles blindés si la carte de pilotage est à plus de 50 cm du moteur
Distance du port de commande: 2,54 mm, distance du port d'alimentation: 3,96 mm
Assurer une isolation adéquate entre le MOSFET pilote et le dissipateur thermique/plaque d'installation

Dimensions du pilote du moteur BLDC

Technique de fabrication

Informations sur l'emballage

Le pilote du moteur BLDC est bien emballé dans un sac antistatique individuel.

Questions fréquemment posées

Temps de réalisation

Échantillon: 5 jours
Commande en série: 2 à 3 semaines

Quantité minimale de commande

1 jeu pour toutes les séries de produits

Garantie

12 mois à compter de la date de livraison

Appui technique

Service et assistance technique 1 contre 1
