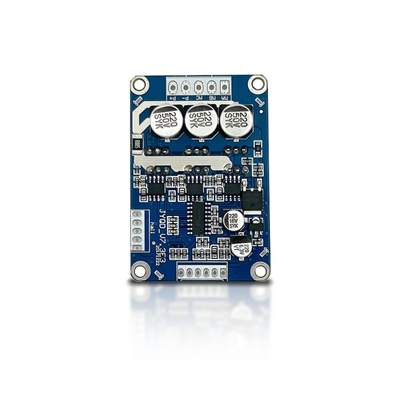

Name: Contrôleur de moteur BLDC JYQD-V7.3E3 12-36VDC 500W avec contrôle PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E3
Price: 8.90 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$7.90-9.90

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V7.3E3

Tension d'entrée:

12-36Vdc

Puissance nominale:

350W

Puissance maximale:

500W

Courant maximum:

15A

Algorithme de contrôle:

onde rectangulaire

Dimensions:

63 mm x 42,5 mm x 20 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Type de moteur:

Moteur de capteur Hall

Mettre en évidence:

Contrôleur de moteur BLDC 500W PWM

Carte contrôleur BLDC 12-36VDC

Contrôleur de moteur avec contrôle PWM

Description du produit

Driver de moteur BLDC JYQD-V7.3E3

Entrée 12-36VDC, puissance max. 500W, avec contrôle PWM, compatible Arduino

Spécifications du produit

Attribut	Valeur
Type d'accessoire	Driver de moteur
Utilisation	Moteur
Produits compatibles	Moteur BLDC

Principales caractéristiques

N° de modèle : JYQD-V7.3E3
Entrée d'alimentation : 12-36VDC
Puissance nominale : 350W
Puissance max. : 500W
Courant max. : 15A
Protection : Surtension, court-circuit, surtension, sous-tension, rotor bloqué, surchauffe
Algorithmes de contrôle : Onde carrée
Dimensions : 63mm × 42.5mm × 20mm
Contrôle de la vitesse : PWM/0-5V
Retour de vitesse : Sortie de signal disponible
Température de fonctionnement : -10℃ à 60℃

Applications

La carte de driver de moteur BLDC JYQD-V7.3E3 est conçue pour une régulation précise de la vitesse des moteurs CC sans balais de 0 à 100 %. Son algorithme de contrôle par onde carrée assure la stabilité et la précision pour diverses applications :

Utilisations courantes :

Skateboards et scooters électriques
Fauteuils roulants électriques et hoverboards
Drones et véhicules RC
Gyropodes et cyclomoteurs électriques
Robots industriels et équipements d'automatisation
Machines CNC et systèmes de convoyeurs
Tondeuses à gazon autopropulsées
Électronique grand public et appareils électroménagers

Images du produit

Consignes d'installation

Assurez-vous que la tension et les paramètres de puissance du moteur sont dans la plage spécifiée
Compatible avec les moteurs CC sans balais Hall à 120° (peut nécessiter un ajustement de la séquence des fils Hall)
Aucun dissipateur thermique requis pour les moteurs de moins de 100W (assurer une ventilation adéquate)
Le port de sortie 5V est uniquement destiné au réglage de la vitesse - ne connectez pas d'équipement d'alimentation externe

Schéma de câblage

Détails de la connexion :

Ports de contrôle : 5V, Z/F (direction), VR (vitesse), EL (activation), Signal (retour), GND
Ports d'alimentation : MA, MB, MC (phases du moteur), P+, P- (alimentation CC)
Ports du capteur Hall : Ha, Hb, Hc, GND, 5V
Utilisez des fils blindés pour les distances supérieures à 50 cm entre le driver et le moteur
Pas du port de contrôle : 2,54 mm ; Pas du port d'alimentation : 3,96 mm
Assurez une isolation appropriée entre le MOSFET du driver et le dissipateur thermique/la plaque d'installation

Dimensions

Processus de fabrication

Emballage

Chaque driver de moteur BLDC est emballé en toute sécurité dans un sac antistatique individuel.

Foire aux questions

Délai de livraison : Échantillons en 5 jours ; Commandes en masse en 2-3 semaines
MOQ : 1 ensemble pour tous les produits de la série
Garantie : 12 mois à compter de la date de livraison
Support technique : Service dédié 1-à-1 disponible
