Name: JYQD-V7.3E2 Le pilote du moteur BLDC 12-36VDC 15A contrôle PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E2
Price: 8.90 USD
Availability: InStock

Nombre De Pièces:	1
Prix:	$7.90-9.90

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Jiangsu, Chine

Nom de marque

Bextremeshell

Numéro de modèle

JYQD-V7.3E2

Tension d'entrée:

12-36Vdc

Puissance nominale:

350W

Puissance maximale:

500W

Courant maximum:

15A

Algorithme de contrôle:

onde rectangulaire

Dimensions:

63 mm x 42,5 mm x 20 mm

Contrôle de vitesse:

PWM/0 à 5 V

Rapidité de rétroaction:

Oui

Température de travail:

-10°C à 60°C

Fréquence PWM:

1k-20 kHz

Coefficient d'utilisation de PWM:

0-100%

Amplitude PWM:

Distance du port de commande:

2,54 mm

Distance du port d'alimentation:

3.96mm

Angle du hall:

120 °

Mettre en évidence:

Contrôle du moteur BLDC 15A PWM

Carte contrôleur BLDC 12-36VDC

Contrôleur de moteur avec contrôle PWM

Description du produit

Pilote de moteur BLDC JYQD-V7.3E2

Entrée 12-36VDC, courant de fonctionnement de 15A pour moteur BLDC à capteur Hall avec contrôle PWM

Attributs du produit

Type d'accessoire	Pilote de moteur
Pour une utilisation avec/Produits connexes	Moteur BLDC

Principaux paramètres du pilote de moteur BLDC

N° de modèle : JYQD-V7.3E2

Entrée d'alimentation : 12-36VDC

Puissance nominale : 350W

Adaptabilité : Moteur à capteur Hall

Puissance maximale : 500W

Courant maximal : 15A

Protection : Surintensité, court-circuit, surtension, sous-tension, rotor bloqué, surchauffe

Algorithmes de contrôle : Onde carrée

Dimensions : 63mm x 42.5mm x 20mm

Contrôle de la vitesse : PWM/0-5V

Sortie du signal de retour de vitesse : Oui

Température de fonctionnement : -10℃--60℃

Applications du pilote de moteur BLDC

La carte de pilote de moteur BLDC JYQD-V7.3E2 est une carte de pilote sans balais à courant continu conçue pour contrôler les moteurs sans balais à courant continu et fournir une plage de régulation de vitesse précise de 0 à 100 %. Les algorithmes de contrôle de ce produit sont basés sur une onde carrée, ce qui favorise sa stabilité et sa précision.

Cette carte de pilote convient à un large éventail d'applications, notamment :

Planche à roulettes électrique
Trottinette électrique
Fauteuil roulant électrique
Hoverboard
Drones
Monocycle électrique
Cyclomoteur électrique
Karting électrique
Voiture RC
Robot industriel
Convoyeur logistique
Équipement d'automatisation
Machines CNC
Tondeuses à gazon autopropulsées
Électronique grand public
Appareils électroménagers
Équipement industriel

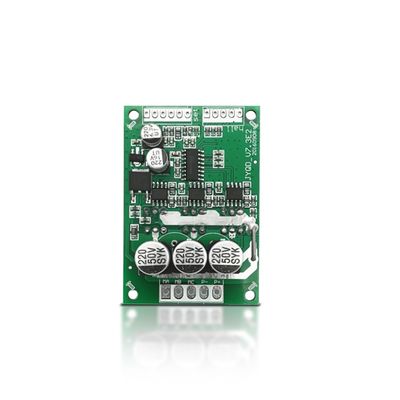

Apparence du pilote de moteur BLDC

Consignes d'application

Vérifiez que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée.
Applicable aux moteurs CC sans balais à effet Hall avec Hall à 120°. Vous devrez peut-être ajuster la séquence des fils Hall ou la séquence des fils triphasés du moteur en fonction de la situation réelle pour obtenir le meilleur effet d'entraînement.
Le JYQD-V7.3E2 est une carte de pilote sans boîtier ni dissipateur thermique. Il peut piloter des moteurs de moins de 100 watts sans aucun dissipateur thermique, mais nécessite une ventilation normale.
Il est interdit de connecter un équipement d'alimentation externe au port de sortie 5V de la carte de commande. Il est uniquement applicable au potentiomètre externe ou à l'interrupteur pour le réglage de la vitesse, la commutation et le fonctionnement d'activation.

Câblage du pilote de moteur BLDC

1. Port de contrôle

5V - Tension de sortie interne de la carte de pilote, potentiomètre externe ou interrupteur pour le réglage de la vitesse et l'inversion du fonctionnement
Z/F - Ports de contrôle du sens de rotation
VR - Port de contrôle de la vitesse. Régulation de vitesse linéaire de la tension analogique 0,1 V - 5 V
EL - Contrôle du port d'activation
Signal - Sortie du signal d'impulsion de vitesse
GND - Utilisé pour le contrôle interne de la carte de pilote

2. Port d'alimentation

MA - Phase A du moteur
MB - Phase B du moteur
MC - Phase C du moteur
P- - CC -
P+ - CC +

3. Port du capteur Hall

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - Sortie 5V

4. Utilisez des fils blindés si la carte de pilote est à plus de 50 cm du moteur.

5. Distance du port de contrôle : 2,54 mm, distance du port d'alimentation : 3,96 mm

6. Faites attention à l'isolation entre le MOSFET du pilote et le dissipateur thermique ou la plaque d'installation.

Taille du pilote de moteur BLDC

Technique de fabrication

Informations d'emballage

Le pilote de moteur BLDC est bien emballé dans un sac antistatique individuel.

FAQ

1 : Quel est le délai de livraison ?
Échantillon : dans les 5 jours
Commande de masse : dans les 2-3 semaines

2 : Quel est le MOQ ?
1 ensemble pour tous les produits de la série

3 : Quelle est la garantie du pilote de moteur BLDC ?
12 mois à compter de la date de livraison

4 : Comment est le support technique ?
Nous offrons un service et un support technique 1-1
