Machine de Board For Curtain de conducteur de moteur du rendement élevé 36VDC

Règlement précis de vitesse de For Hall Senser Motor With de contrôleur de moteur de JUYI JYQD-V6.3E3 BLDC et rendement élevé

• Description de produit

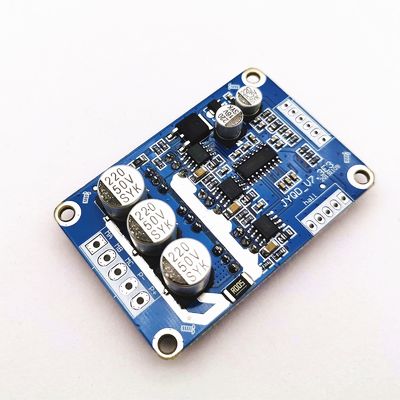

JYQD-V7.3E3 est un contrôleur à courant continu sans brosse de moteur avec une dimension compacte et une haute performance. L'entrée de tension de cette carte de puissance est 12-36VDC, qui est employé dans un large éventail d'applications, si c'est industrie mécanique, automation, robotique ou véhicules électriques, nos produits est parfaitement adapté à vos besoins. Si le youare dans un milieu industriel de rendement optimum ou dans un dispositif à la maison intelligent innovateur, nos tableaux de commande fournissent la représentation et la fiabilité supérieures.

Nos 12- 36 tableaux de commande sans brosse de moteur deV offrent la puissance de sortie supérieure et le contrôle de vitesse précis. Avec la technologie réglementaire de vitesse avancée de PWM, elle peut facilement faire face à de diverses situations de charge et réaliser lisse et le fonctionnement efficace.

En outre, nos tableaux de commande offrent les interfaces riches et l'expansibilité flexible pour la connexion et l'intégration sans couture avec d'autres dispositifs ou systèmes.

Vous pouvez facilement réaliser l'ajustement arrêt/marche, en avant et inverse, de vitesse et d'autres fonctions du moteur par le tableau de commande, apportant plus de possibilités à votre projet. Choisissez nos 12- tableaude commande sans brosse de moteur de 36V, vous apprécierez les produits de haute qualité, stables et fiables, aussi bien que le service après-vente réfléchi. Nous sommes commis à être votre associé de confiance et à fournir une impulsion forte pour vos projets.

• Paramètre

• Directives d'application

1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme comme spécifique.

2. Applicable au moteur sans brosse de C.C de hall avec Hall à 120°, la ligne ordre de Hall de non tous les fabricants correspondent,

3. vous pouvez ajuster la ligne ordre de Hall ou la ligne triphasée ordre de moteur selon la situation réelle, pour réaliser le meilleur effet moteur.

JYQD-V7.3E3 est carte de puissance sans logement et radiateur, il peut conduire le moteur en-dessous de 100 watts sans n'importe quel radiateur, mais a besoin de ventilation normale.

4. On interdit le port de sortie 5V sur le panneau d'entraînement pour relier l'équipement d'alimentation externe. Il s'applique seulement au potentiomètre externe ou au commutateur pour l'ajustement de vitesse, commutation et opération de permettre

• Diagramme de câblage

port 1.Control

5V — Tension interne de sortie de carte de puissance, potentiomètre externe ou commutateur pour l'ajustement de vitesse et l'opération s'inversante

Z/F — ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse.

VR — port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%

EL — permettez le contrôle gauche. Reliez 5V ou pas reliez pour permettre l'opération, reliez la terre pour interdire l'opération.

Sortie de signal d'impulsion de vitesse de signal

Terre-utilisé pour le contrôle interne de carte de puissance

port 2.Power

MA ----phase A de moteur

Mb ---- phase B de moteur

MC---- phase C de moteur

P- ----C.C

P+----C.C +

port du capteur 3.Hall

Ha--- Hall

HB---Hall b

Hc---Hall c

LA terre---LA terre

5V---sortie 5V

4. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.

distance du port 5.Control : 2.54mm, distance de port de puissance : 3,96 millimètres

attention 6.Pay à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.

• Dessin dimensionnel

• Application

Nos cartes de puissance de BLDC uesed largement en industrie mécanique, automation, robotique ou véhicules électriques, etc.

• FAQ

1.Q : Est-ce que je peux passer une commande d'échantillon ?

Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables

Que diriez-vous du délai d'exécution

2.It passe 30 jours généralement après vous effectuant le paiement.

3.Do vous fournir l'assistance technologique ?
OUI. Notre société ont la capacité forte de R&D, nous peut fournir l'assistance technologique si vous avez besoin.

4. Comment se transporter à nous ?
Nous embarquerons les marchandises à vous selon DHL ou UPS ou FEDEX etc.

5. Comment est-ce que je peux connaître le produit convient à moi ?
D'abord, vous devez nous fournir plus d'informations de détails au sujet du produit. Nous recommanderons l'article à vous selon votre condition des spécifications. Après que vous confirmiez, nous préparerons les échantillons à vous. également nous offrirons des avances d'un certain bon selon votre utilisation de produit.
