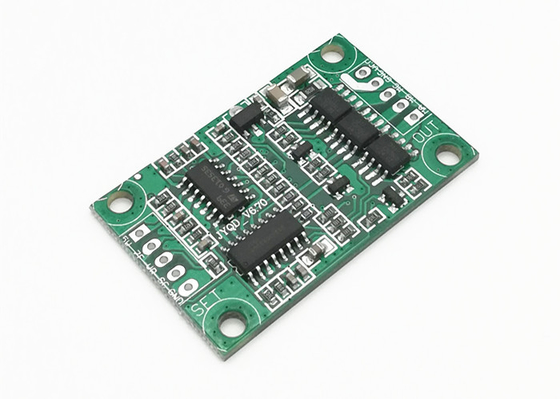

Carte de pilote 12V/24V DC BLDC avec régulation de vitesse PWM fréquence 1-20KHz

Carte de pilote 12V/24V DC BLDC avec régulation de vitesse de tension analogique de fréquence PWM 1-20KHz

Description du produit:

NotreCarte de pilote sans balais CC, aussi connu sous le nomCarte de pilote sans balais à courant continuouCarte de pilote sans balais de moteur à courant continu, est une carte de commande BLDC (Brushless DC Motor) hautes performances.Il est conçu pour fournir d'excellentes performances et une grande fiabilité pour les applications de moteurs CC sans balais.La carte est équipée d'une large gamme de fonctionnalités, y compris une plage de température de fonctionnement de -20 ℃ ~ + 85 ℃, un mode de contrôle de vitesse PWM/tension, une plage de contrôle de vitesse de 0 à 100 % et une couleur verte.Cette carte est un excellent choix pour toute application nécessitant un contrôle précis et un fonctionnement fiable d'un moteur CC sans balais.

Caractéristiques:

• Nom du produit :Carte pilote BLDC
• Fréquence PWM :1-20KHz
• Sortie de signal d'impulsion de vitesse :Oui
• Tension de fonctionnement:12V/24V CC
• Courant maximum :3A
• Modèle du produit:JYQD-V6.7
• Spécialisation:Carte de pilote sans balais CC, carte de pilote sans balais de moteur CC

Paramètres techniques:

Applications:

La carte de commande sans balais à courant continu JUYI JYQD-V6.7 est une carte de commande CC fiable et puissante, conçue pour contrôler la vitesse et la direction des moteurs CC sans balais.Il dispose d'un mode de contrôle de vitesse de PWM et de tension, d'une tension d'entrée de 12V/24V DC, d'une sortie de signal d'impulsion de vitesse et d'une tension de fonctionnement de 12V/24V DC.Il est idéal pour les applications nécessitant un contrôle précis de la vitesse et de la direction du moteur, telles que la robotique, l'automatisation et l'automatisation industrielle.

Cette carte de commande BLDC est bien adaptée à une large gamme d'applications, y compris les bras robotiques, les actionneurs linéaires, les imprimantes 3D et les lignes de production automatisées.Il est conçu pour être très efficace, offrant un contrôle fluide et précis de la vitesse et de la direction du moteur.La carte comporte également des fonctions de sécurité intégrées, notamment une protection contre les surtensions, une protection contre les courts-circuits et une protection contre les surintensités.

Dessin coté :

Diagramme d'essorage :

1. Port de contrôle

5V -----Tension de sortie interne de la carte pilote

SC ---- Port de sortie du signal d'impulsion de vitesse du moteur, signal d'impulsion 5V.

Z/F---- Ports de commande de sens de rotation.Connectez le niveau haut « 5 V » ou aucune connexion dans le sens direct, connectez le niveau bas 0 V ou connectez-vous à GND dans le sens inverse.

VR ---- Port de contrôle de vitesse.Régulation de vitesse linéaire de tension analogique 0,1 V - 5 V, la résistance d'entrée est de 20 K Ohm, se connecte avec GND lors de l'entrée de régulation de vitesse PWM, fréquence PWM : 1-20 KHZ ;Cycle de service 0-100%

GND—Utilisé pour le contrôle interne de la carte Drive

2. Port d'alimentation

MA ----phase moteur A

MB ---- phase moteur B

MC---- phase moteur C

GND----DC-

VCC----CC +

3. Utilisez des fils blindés si la carte des pilotes est à plus de 50 cm de distance du moteur, sinon cela peut entraîner une conduite anormale, affectant l'utilisation normale.

4. Distance du port de contrôle : 2,54 mm, distance du port d'alimentation : 3,96 mm

5. Faites attention à l'isolation entre le pilote MOSFET et le dissipateur thermique ou la plaque d'installation.
