24V a entré les outils sans brosse de Board For Power de conducteur de moteur de C.C 500W

Le conducteur sans brosse Board, 12V-36V de moteur de C.C a entré la tension, chaîne du contrôle de vitesse 0-100%

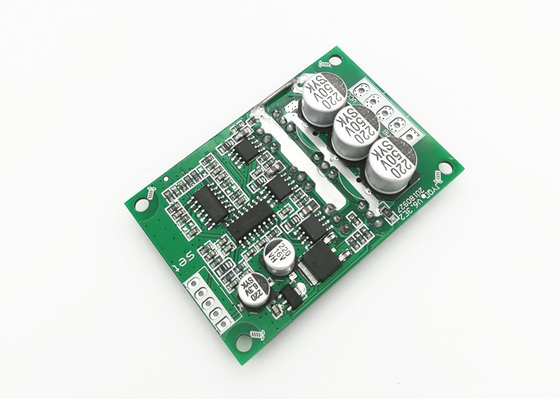

Le conducteur sans brosse Board de moteur de C.C JYQD-V6.3E2, également connu sous le nom de conducteur Board de BLDC, est un conducteur sans brosse à courant continu Board de moteur avec une taille de 63mm*42.5mm*17mm. Elle comporte une exactitude réglementaire de vitesse impressionnante de ±0.5%, une gamme réglementaire de vitesse de 1:100, et une gamme de contrôle de vitesse de 0-100%. Le conseil fournit un fiable et un moyen efficace pour commander le moteur sans brosse de C.C pour différentes applications.

Caractéristiques :

• Conducteur sans brosse Board de moteur de C.C
• Conducteur sans brosse à courant continu Board de moteur
• Conducteur sans brosse Board de moteur de C.C
• Mode de contrôle de vitesse : PWM/Voltage
• Fréquence de PWM : 1-20KHz
• Taille : 63mm*42.5mm*17mm
• Exactitude réglementaire de vitesse : ±0.5%
• Chaîne de contrôle de vitesse : 0-100%

Applications :

Le conducteur sans brosse Board de C.C de JUYI JYQD-V6.3E2 est une solution parfaite pour des applications sans brosse à courant continu de carte de puissance de moteur. Il comporte un mode de contrôle de vitesse de PWM/Voltage avec un coefficient d'utilisation de PWM de 0-100%, une exactitude de contrôle de vitesse de ±0.5%, une température ambiante fonctionnante de -20℃~+85℃ et une chaîne de contrôle de vitesse de 0-100%. Ce conducteur sans brosse Board de C.C est fabriqué en Chine et offre l'excellentes stabilité et fiabilité, la rendant idéale pour des applications commerciales industrielles et.

Le conducteur sans brosse Board de C.C de JUYI JYQD-V6.3E2 est parfait pour des applications telles que la robotique, l'automation industrielle, et la fabrication, où le besoin de contrôle de vitesse fiable et précis est primordial. Il est également approprié aux applications telles que des systèmes, des pompes, des ascenseurs, et le matériel médical de la CAHT, où l'exactitude de contrôle à grande vitesse est exigée. Le conducteur sans brosse Board de C.C est également idéal pour l'usage dans les applications telles que l'éclairage et les systèmes électriques, où le contrôle de vitesse et de couple est exigé.

Le conducteur sans brosse Board de C.C de JUYI JYQD-V6.3E2 est un choix idéal pour des applications sans brosse à courant continu de carte de puissance de moteur car il offre l'excellentes stabilité et fiabilité. Il offre également un large éventail de caractéristiques comprenant un mode de contrôle de vitesse de PWM/Voltage, un coefficient d'utilisation de PWM de 0-100%, une exactitude de contrôle de vitesse de ±0.5%, une température ambiante fonctionnante de -20℃~+85℃ et une chaîne de contrôle de vitesse de 0-100%.

Paramètres techniques :

Dessin dimensionnel

Extorquez le diagramme

1. Port de puissance

MA ----phase A de moteur

Mb ---- phase B de moteur

MC---- phase C de moteur

LA terre----C.C

VCC----C.C +

2. Port de contrôle

Z/F---- Ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse.

VR ----Port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%

Terre-utilisé pour le contrôle interne de panneau d'entraînement

5V -----Tension interne de sortie de carte de puissance

Signal ---- Port de sortie de vitesse de moteur de signal d'impulsion, signal d'impulsion 5V.

3. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.

4. Distance de port de contrôle : 2.54mm, distance de port de puissance : 3,96 millimètres

5. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.
