2400L/H 24 V 240W pompe à eau BLDC moteur pour le système de circulation de refroidissement du véhicule

Régulation PWM de la pompe centrifuge/diagnostic de défaut

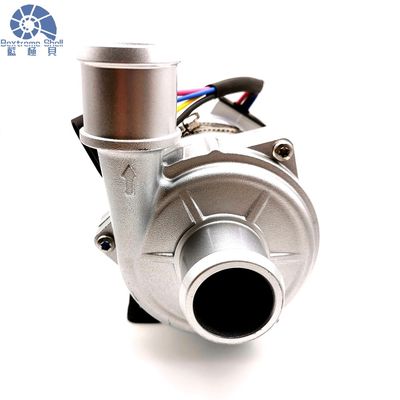

Pompes à eau à courant continu sans balai de la série Bextreme Shell OWP-BL43-408T

La pompe à eau automobile OWP-BL43-408T. Cette pompe efficace fonctionne dans une plage de tension d'entrée de 18 à 32 V (24 V) avec une puissance de 240 W.cette pompe centrifuge assure une performance optimale. Il est équipé de diverses caractéristiques avantageuses telles que la protection contre le sec, les capacités imperméables à l'eau (indice IP68) et la faible consommation d'énergie..En outre, il offre un contrôle de la vitesse du signal PWM, un contrôle du débit constant et une sortie de signal de diagnostic.et protection contre les températures élevées, la pompe à eau OWP-BL43-408T garantit durabilité et fiabilité.

■Applications

Largement utilisé dans les bus hybrides, les voitures hybrides, les véhicules électriques, les trains, les navires et autres systèmes de circulation de chauffage et de refroidissement.

Cette pompe à eau électronique, dotée d'une structure compacte, de petites dimensions, d'une installation facile et d'une efficacité élevée, est une pompe à eau centrifuge à un seul étage.Le corps de la pompe à eau est construit en alliage d'aluminium moulé sous pression de haute qualitéLe moteur BLDC à l'intérieur permet à nos pompes de fonctionner en continu sans maintenance et est apprécié par nos clients pour sa bonne qualité, sa longue durée de vie et son faible coût de maintenance.

■ les projets de rechercheDispositif de conduite (y compris le moteur)

Rotor motrice: aimant encapsulé en plastique PPS

Écroues et écrous: acier inoxydable SUS 304

Moteur de conduite: moteur à courant continu sans balai

Cadre de câble de moteur: PPA GF

Casque de pompe: boîtier en aluminium moulé sous pression avec sablage et anodisation + revêtement en poudre de PE.

Parenté: acier

Rings de support: acier inoxydable US 304

Résistant à l'eau selon la classification IP68 (en60529)

Modèle de connecteur: AMP282106-1 (plug correspondant AMP282088-1)

Diamètre de la buse: 38 mm (1,5 pouce)

■ Caractéristiques

Sortie du signal de diagnostic

d'une épaisseur n'excédant pas 1 mm

Protection contre la polarité inverse

Protection contre la conduite à sec

Protection contre les surtensions et les surtensions

Surcharge, protection contre les températures élevées

Pompes centrifuges

Transmission de force magnétique

Moteur CC sans balai à haut rendement, faible consommation d'énergie, haut rendement, longue durée de vie.

d'une large plage de températures de fonctionnement

Régulation de la vitesse du signal PWM

■Description technique (pièces connexes en contact avec le liquide)

Casque de la tête de pompe: alliages d'aluminium moulé sous pression

Le moteur est équipé d'un moteur de commande à commande automatique.

Pour les appareils de protection, la valeur de l'échantillon doit être égale ou supérieure à:

Couvercle de l'arbre: matériaux composites de carborundum

Actifs: acier inoxydable ((3CR14)

Casque magnétique: capsule en plastique PPS

Rings de scellés: EPDM

EMC: niveau 3

Bruit: ≤ 61 dB

■Paramètre de performance

■ caractère PWM

La taille du fil recommandée est (sur la base d'une baisse de tension de 3%).

* La longueur du fil signifie la distance de la pompe à la batterie

■Paramètres électriques

Modèle de connecteur et propriétés électriques correspondantes (voir ci-dessous)

■ paramètre de température

Température moyenne du liquide: -40°C à +85°C

Température ambiante de travail: -40°C à +120°C (-40°F à +248°F)

Température de stockage: -40°C à +70°C (-40°F à +158°F)

(jusqu'à 100 °C, mais cela raccourcit la durée de vie)

Liquide moyen: mélange liquide (Eau avec moins de 60% de glycol)

■ pression du système

-0,2 à 2,5 bar (100 °C).

La durée de vie est supérieure à 20 000 heures en fonction de la tension nominale et de la température ambiante de 36 °C.

■ Plage de tension

Pompes à eau nominale de 24 V, plage de fonctionnement de 18 à 32 V

Bien que le moteur puisse être utilisé dans une large plage de tension et de température, une tension et une température excessives ou trop basses affecteront la durée de vie du moteur.la pompe ne peut pas être exposée à des rayonnements thermiques ambiants.

■ Instructions de montage

Les pompes de la série OWP-BL43-408T sont des pompes centrifuges qui nécessitent un remplissage préalable,

La pompe installée dans la position la plus basse du système pour s'assurer que la roue est toujours immergée dans le liquide, ou pré-remplie la pompe avant l'allumage.

1: Cette pompe à eau électrique ne doit pas fonctionner à sec, même si elle peut fonctionner à sec pendant 15 minutes (après 15 minutes de fonctionnement à sec, elle s'arrêtera automatiquement), le fonctionnement à sec fera du bruit,augmentant également l'abrasion de l'arbre et du manche de l'arbre.

2: Utilisez le tuyau de diamètre recommandé reliant l'entrée de la pompe, si vous utilisez une pompe de tuyau d'entrée de diamètre plus petit.l'air extérieur entre plus facilement dans la pompe par le pipeline, il fera la dégradation des performances de la pompe, et aussi les bulles d'air causer des dommages à la pompe.

3: Vu dans la direction de l'entrée de la pompe, la roue tourne dans le sens des aiguilles d'une montre (voir la flèche sur la sortie).

4: La pompe peut être montée verticalement ou horizontalement (voir figure 1).

5:Pour éviter que l'air ne s'enfonce dans la roue, la sortie de la pompe à eau doit être verticale ou située dans la partie supérieure de la roue (voir figure 1).

6: le tuyau de sortie ne doit pas être utilisé à moins de 90° de coude (voir figure 2).

7: Ne peut pas utiliser l' eau de mer ou d' autres polluants lourds avec des impuretés liquides à gros grains comme milieu liquide.

■ Dimension extérieure
