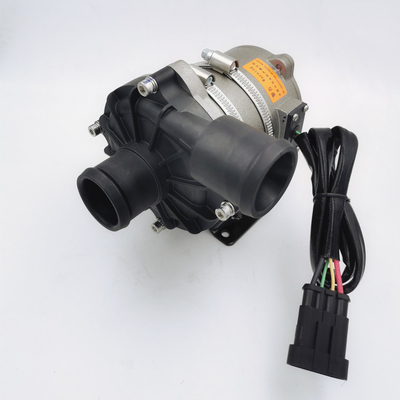

Haute pression de pompe à réfrigérant de moteur de 24VDC BLDC IEM

Pompe à eau sans brosse de C.C de SÉRIE de BSP-P300-CAN

Amplification/circulation/Variable-fréquence/contrôle à faible bruit/bouclier pump/CAN





Changzhou Bextreme Shell Motor Technology Co. , Ltd





■Applications

Ils étaient très utilisés dans les autobus hybrides, les voitures de tourisme hybrides, les véhicules électriques, les trains, les bateaux, et le système de l'autre circulation de chauffage et de refroidissement.



■Caractéristiques

◆Pompe centrifuge

◆Transmission de force magnétique (structure de pompe de bouclier)

◆Moteur sans brosse de C.C de rendement élevé, consommation de puissance faible, rendement élevé, longue durée de vie.

◆Avec un large éventail de température de fonctionnement

◆POUVEZ en commandant

◆Avec le contrôle de débit constant

◆Protection inverse de polarité

◆Protection courante sèche

◆Au-dessus de la tension, au-dessus de la protection actuelle

◆Surcharge, protection de surchauffe



■Description technique (parties relatives en contact avec le liquide)

Logement principal de pompe : PPS+GF

Roue à aubes : PPS+GF

Cavité de bouclier : PPS+GF

Douille d'axe : Matériaux composites de résine de carbone

Axe : axe d'acier inoxydable

Logement d'aimant : capsulation en plastique en nylon

Anneau de joint : EPDM



■Dispositif d'entraînement (moteur y compris)

Entraînement de l'électro-aimant : aimant capsulated en plastique en nylon

Vis et écrous : Acier inoxydable du SUS 304

Moteur d'entraînement : moteur sans brosse

Wireframe de moteur : PPA GF

Logement de pompe : Mouler sous pression le cas en aluminium avec le traitement de sablage et d'imprégnation



Parenthèse : Acier au carbone

Cercle de parenthèse : Acier inoxydable du SUS 304

Imperméable basé sur l'estimation IP68 (en60529)

Modèle de connecteur : AMP282106-1 (a assorti PlugAMP282088-1)

Diamètre de bec : 40mm/25mm

■Specifications modèle

BSP-P300-CAN-25 (bec de 25mm)

BSP-P300-CAN-40 (bec de 40mm)





■Montage de l'instruction

Les pompes de série de BSP-P300-CAN sont des pompes centrifuges qui exigent prérempli,

La pompe est installée dans la position la minima du système pour s'assurer que la roue à aubes est toujours immergée dans le liquide, ou a prérempli la pompe avant puissance dessus.



1 : La pompe ne devrait pas sec-courir, quoiqu'elle puisse sec-courant pendant 15 minutes (après 15 minutes de sec-fonctionnement, elle arrêtera automatiquement le moteur), fonctionnement sec fera le bruit, également augmentant l'abrasion à l'axe et à la douille d'axe.



2 : Utilisez le tuyau recommandé de diamètre reliant l'orifice d'admission de pompe, si vous employez un orifice d'admission de pompe plus de faible diamètre de tuyau, dû à la pression négative dans la pompe, l'entrée plus facile d'air extérieur à la pompe par la canalisation, elle fera la dégradation de représentation de pompe, et également les bulles d'air faire des dommages à la pompe.



3 : Comme vu de la direction d'orifice d'admission de pompe, la roue à aubes tourne dans le sens horaire (voir la flèche sur l'orifice de sortie).



4 : La pompe peut être installée verticalement ou être horizontalement montée (voir le schéma 1) une fois installé verticalement, l'orifice de sortie devrait être ascendant.



5 : Afin d'éviter le sec-fonctionnement (air se coinçant dans la roue à aubes), l'orifice de sortie de pompe à eau devrait être vertical ou dans le stimulant de la roue à aubes. (voir le schéma 1)



6 : Le tuyau relié devrait être verticalement monté (ou aucun coude dans 20cm) pour faire l'air déchargé facilement, le tuyau de débouché ne devrait pas être employé moins de 90 degrés

Coude (voir le schéma 2).



7 : Ne peut pas employer l'eau de mer ou toute autre pollution lourde avec le grand liquide d'impureté de grain comme milieu liquide.





■Paramètre de la température

La température liquide moyenne : -40℃ à +100℃ (- 40°F + à 212°F)

Température ambiante fonctionnante : -40℃ à +120℃ (- 40°F à +248°F)

Température de stockage : -40℃ à +70℃ (- 40°F à +158°F) (le ℃ jusqu'à 100, mais lui raccourcira la durée de vie)

■Pression de système

-0,2 à la barre 2,5 (100℃ (212°F).

La durée de vie est plus de 20 000 heures basées sur la tension et le 36℃ évalués (86°F) température ambiante.

■Chaîne de tension

Pompe à l'eau 24V évaluée, gamme réalisable 18V - 32V

Bien que le moteur puisse être utilisé dans un large éventail de tension et de température, la tension et la température excessives ou si basses affecteront la durée de vie du moteur, et la pompe ne peut pas être exposée au rayonnement thermique ambiant.



Liquide moyen : l'eau pure, mélange liquide (l'eau avec en-dessous du glycol de 60%)

Tension locale (Volts continu)	Puissance évaluée (w)	Max Flow (L/H)	Dimensions (millimètre)	Poids (G)
18V-32V (24V)	300W±10W	3000L/H	154*115*132	1820g
		Max Head : 21M

















■Paramètre électrique





Modèle de connecteur et les propriétés électriques correspondantes (voir le schéma 3) :

Modèle de connecteur : AMP282106-1		1	2	3		4
Modèle assorti de connecteur : AMP282088-1		LA terre	BOÎTE : L	BOÎTE : H		DC+













■Attentions

1. Température ambiante fonctionnante : - 40℃--120℃, devrait essayer d'éviter près du trois-élément catalytique, du système de tuyau de décharge gazeuse, et du moteur pendant l'installation, et assure la température d'environnement de travail.

2. La position d'installation de la pompe à eau devrait autant que possible près du niveau de basse mer, prolonger la durée de vie de la pompe.

4. Veuillez utiliser la pompe loin de l'environnement poussiéreux, la poussière est néfaste à réduit la durée de vie

5. L'attention de salaire à la pureté de l'eau, évitent à la confiture et roue à aubes-ont bloqué pour réduire la durée de vie de la pompe







■Paramètre d'optimisation du traitement







• Dimension externe (bec de 25mm)



• Dimension externe (bec de 40mm)
