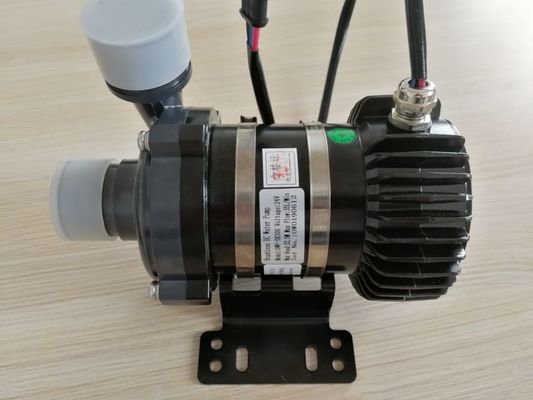

C.C 300w volume d'écoulement élevé résistant des véhicules à moteur électrique de pompe à eau de 12 volts

Pompe à l'eau OWP-SH300 sans brosse
Amplification/circulation/Variable-fréquence/pompe à faible bruit/centrifuge
Le contrôle de PWM/PEUT TRANSPORTER (facultatif)

Brèves introduction et spécifications techniques
1, application électrique de pompe à eau :

Définition de la pompe centrifuge :
Des pompes centrifuges sont employées pour transporter des fluides par la conversion de l'énergie cinétique de rotation en hydrodynamique
énergie de l'écoulement de fluide. L'énergie de rotation vient typiquement d'un moteur ou d'un moteur électrique. Le fluide entre dans la pompe
la roue à aubes le long ou près à l'axe tournant et est accélérée par la roue à aubes, coulant radialement à l'extérieur dans une chambre de diffuseur ou de volute (enveloppe), de laquelle elle sort.


Applications :
Très utilisé dans l'autobus hybride, hybride
voiture de tourisme, véhicules électriques, trains,
bateaux et tout autre chauffage et
système de refroidissement de circulation.

Caractéristiques structurelles :
1 : Structure principale : Tête de pompe, moteur sans brosse de C.C
et contrôleur ;
2 : Caractéristiques : Structure compacte, cachetage fort, fort
adaptabilité à l'environnement et aux médias, structure et
matérielle sont la résistance à la corrosion, résistance à haute impression,
avec la bonne structure de dissipation thermique.

1, structure de pompe à l'eau OWP-SH300

Brèves introduction et spécifications techniques

Index II de représentation :
1, efficacité (H=20m ; η≥43%) ;
2, coulent (H=20m ; Q≥ 2000L/H).

Index I de représentation :
Tête (H=24±1m ; L/H Q=0).

Index III de représentation :
1, efficacité (H=16m ; η≥52%) ;
2, coulent (H=16m ; Q=3100L/H)

Index IV de représentation :
1, efficacité (H=10m ; η≥43%) ;
2, coulent (H=10m ; Q=4200L/H).


1, courbe de représentation OWP-SH300

Écoulement de pompe à l'eau OWP-SH300 et courbe de représentation principale

2, spécifications techniques de pompe à l'eau OWP-SH300


1, caractéristiques structurelles de tête de pompe à eau
Tête de pompe :
1 : Chambre et roue à aubes de volute faites par la matière plastique performante (résistance de compression, haut
force, résistance à la corrosion) ;

2 : Caractéristiques de basse révolution spécifique
chambre de roue à aubes et structure de roue à aubes : La restriction de l'écoulement de fluide est augmentée
et l'effet de déviation est bonne, petite perte hydraulique ; le frottement de résistance à l'eau est bas, la fluctuation liquide est petit

3 : Les caractéristiques structurelles de la chambre hypersustentatrice de volute de pompe : améliorez la forme du canal de coureur, angle de langue de volute
et profil de volute ; Il peut bien-réduire la perte de courant de Foucault, la perte d'impact et l'écoulement en jet de sillage sous la haute pression.

Caractéristiques structurelles de tête de pompe à eau
1 : Longue durée, longévité élevée ;
2 : Efficacité hydraulique élevée (condition évaluée ≥64%) ;
3 : Bons stabilité et à faible bruit


4 : Joints plats :
La résistance à l'usure de l'incidence en céramique est améliorée à l'aide du matériel dur d'alliage avec la résistance à l'usure élevée, ainsi elle améliorera la stabilité et la longévité.

2 : Caractéristiques sans brosse de structure de moteur
Structure de moteur :


1 : Le logement d'acier inoxydable de rotor est
scellé par le laser soudé
) le nouveau matériel d'acier inoxydable est
plus résistant à la corrosion ;
un leakproofness bien meilleur de b) ;


2 : L'enroulement de redresseur :
1, réduisent la résistance, réduisent
perte de chaleur ; 2, réduisent
nombre d'enroulements ; Réduisez
le volume de l'espace.
c) réduisent la différence magnétique, réduisent
perte de flux magnétique ;

Caractéristiques structurelles de moteur de BLDC
1, joint serré, résistance à la corrosion élevée, forte
adaptabilité moyenne ;
2, bas moteur calorifique de valeur, à faible intensité et haut
efficacité ;

3 : Le rotor est enveloppé par
la veste d'acier inoxydable étroitement avec la pleine soudure de laser, représentation de cachetage, la résistance à la corrosion sont beaucoup plus améliorée.

Tableau de sélection de paramètre de pompe à eau


AS DE SPÉCIFICATIONS DE TÉLÉCHARGEMENT SUIVENT

OWP-SH300 l'eau pump.pdf
