Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC

Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC
Rectangle Sensorless Bldc Motor Driver Controller 12v Based On JY02A IC
Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC

Image Grand :  Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: JUYI
Numéro de modèle: JYQD-V8.3B-12V
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: CARTON DU PE BAG+
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Paypal
Capacité d'approvisionnement: 1000sets/day

Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC

description de
Tension locale: C.C 12V Courant fonctionnant: 7A
Application: moteur sensorless sans brosse triphasé Temp de opération.: -20-85℃
Règlement de vitesse de tension analogique: 0-5V
Surligner:

Conducteur Controller de moteur de Bldc

,

contrôleur 12v de moteur de bldc

,

contrôleur 12v de bldc

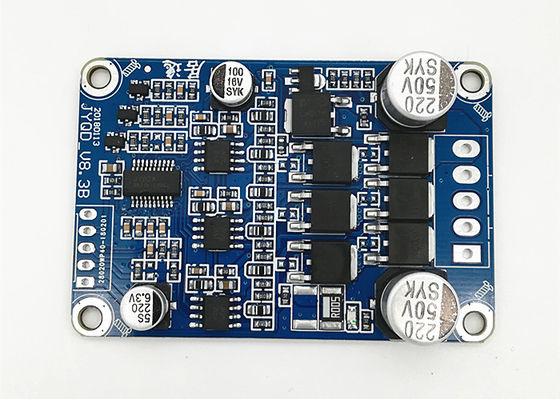

Carte de puissance de moteur de 12VDC JYQD-V8.3B BLDC pour le moteur sensorless de C.C basé sur JY02A IC


Numéro de type : JYQD-V8.3B-12V
Temp de opération. : -20-85℃
Tension d'opération : 12VDC
Courant maximum : 7A
Cont.working actuel : 8A
Contrôle de vitesse de PWM : Fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%
Règlement de vitesse de tension analogique : 0-5V
O.V / Protection de L.V : OUI
Sortie de signal d'impulsion de vitesse : OUI


5V -----Tension interne de sortie de carte de puissance
---- Port de sortie de vitesse de moteur de signal d'impulsion, signal d'impulsion 5V.



1. Port de contrôle
Z/F---- Ports tournants de contrôle de direction. Reliez le haut niveau « 5V » ou ne reliez non est direction en avant, relier 0 V de bas niveau ou se relier à la terre est direction inverse.
VR ----Port de contrôle de vitesse. La vitesse linéaire 0.1v réglementaire -5V de tension analogique, la résistance d'entrée est l'ohm 20K, se relient à la terre quand règlement de vitesse de l'entrée PWM, fréquence de PWM : 1-20KHZ ; Coefficient d'utilisation 0-100%
Terre-utilisé pour le contrôle interne de panneau d'entraînement
2. Port de puissance
MA ----phase A de moteur
Mb ---- phase B de moteur
MC---- phase C de moteur
LA terre----C.C
VCC----C.C +

3. Employez les fils protégés si la carte de puissances a plus de 50 distances de cm du moteur, autrement elle peut mener à l'entraînement anormal, affectant l'utilisation normale.

distance du port 4.Control : 2.54mm, distance de port de puissance : 3,96 millimètres

5. Attention de salaire à l'isolation entre le transistor MOSFET de conducteur et le radiateur ou le plat d'installation.

Diagramme de câblage
Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC 0


Dessin dimensionnel

Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC 1

Notes d'application :
1. Confirmez que les paramètres de tension et de puissance du moteur pour ne pas dépasser la gamme de la carte de puissance comme spécifique.
2. Cette carte de puissance est employée pour le moteur sensorless sans brosse triphasé, mais pas adapte pour tous les moteurs sensorless sans brosse triphasés directement. Si l'effet moteur n'est pas bon (comme commencer la frousse, s'inversant, le travail de noload de moteur actuel est trop grand, la vitesse n'est pas stable, l'efficacité est basse, et ne peut pas démarrage avec la charge.) Les clients peuvent ajuster la résistance et la capacité de la carte de puissance selon la situation réelle pour réaliser le meilleur effet moteur (voir l'attachement pour que la façon fasse l'ajustement)

3. Le conseil de JYQD_V8.3Bdriver est carte nue sans logement et radiateur. Si la puissance du moteur au-dessous de 60W, il n'a pas besoin d'ajouter le radiateur, elle doit seulement assurer la ventilation normale et l'isolation bonne. Si la puissance du moteur davantage que 60W, il doit ajouter le radiateur comme le diagramme en tant que ci-dessous.
4. Veuillez prendre la note que la carte de puissance de JYQD_V8.3B n'a aucune protection anti-inverse de connexion, il endommagera de manière permanente la carte de puissance si connexion renversée de polarité.

5. Le port de sortie 5V sur la carte de puissance interdit pour relier le périphérique externe. Il s'applique seulement au potentiomètre et au commutateur externes du conseil pour le règlement et l'inversion de vitesse.

6. Le terminal de « M » sur la carte de puissance de JYQD_V8.3B est le signal de sortie de vitesse de moteur d'impulsion (sortie va-et-vient), et le courant de sortie maximum est moins que 5mA.
Conducteur Controller 12v de moteur de Sensorless Bldc de rectangle basé sur JY02A IC 2
MANUEL D'UTILISATION DU TÉLÉCHARGEMENT JYQD-V8.3B

Applications :
Contrôleur sans brosse de fan, contrôleur sans brosse de pompe à eau, outils elctric contrôleur, conducteur de contrôleur de ventilateur, conducteur sensorless de moteur
