Détails sur le produit:
|
| Tension d'opération: | 12V-36V | Courant d'opération: | 1-15A |
|---|---|---|---|
| Capteur: | Capteur de Hall | Taille: | 63X42.5X17mm (L*W*H) |
| Contrôle de vitesse: | Entrée de 0.1V-5V ou de PWM | Poids net: | 55g |
| Surligner: | contrôleur sans brosse de moteur de pwm,moteur sans brosse de C.C de pwm,contrôle de moteur de bldc de pwm |
||
ATTENTION :

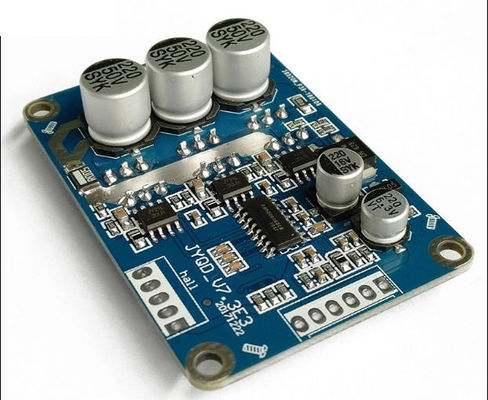

1 : Cette carte de puissance sans brosse de moteur de C.C est largement de s'appliquer au C.C sans brosse avec les moteurs trifilaires du capteur de Hall (120°angle)
2 : veillez svp à ajouter le radiateur quand le de puissance de sortie davantage que 60W.
3 : Pendant que l'usine de moteur de BLDC peut employer l'ordre différent de Hall, si l'anormal à moteur de démarrage, ne peut pas commencer ou le courant obtenant à la haute, ajuste svp l'ordre du Hall, ou le conducteur sera endommagé.
4 : Veuillez offrir la bonne tension au conducteur, ne dépassent pas la plage de fonctionnement. et le conducteur a 5V intégré pour le contrôle de vitesse, ne relient pas l'alimentation d'énergie supplémentaire (5V) dans le conducteur pour la vitesse commandant, il endommagera le conducteur.
Caractéristiques
| Tension d'opération | C.C 12V-36V |
| Actuel d'opération | ≤15A |
| De puissance de sortie | ≤500W |
| Contrôle de vitesse | Entrée de 0.1V-5V ou de PWM |
| Température de fonctionnement | -40-85℃ |
| Humidité fonctionnante | ≤90% |
| Protection | Surchargez la protection, protection de verrouillé-rotor, protection de surintensité |
| Fonctions | Sortie de signal d'impulsion de vitesse, s'inversant doucement (485, PEUVENT mettre en communication facultatif) |
| Dimension hors-tout | 63X42.5X17mm (L*W*H) |
| Poids net | 55 g |
| Composant facultatif |
Potentiomètre de réglementation de vitesse tachymètre externe de 5 chiffres |
Câblage des instructions
Dimension de support
