Détails sur le produit:
|
| tension évaluée: | C.C 24V | Courant évalué: | 2.5A |
|---|---|---|---|
| De vitesse de moteur: | 18000 T/MN | Moteur d'entraînement: | moteur sans brosse de C.C de 3 phases |
| Incidence: | Roulement à billes de NMB | Pression atmosphérique: | 240pa |
| Poids net: | 400g | Catégorie d'IP: | IP 54 |
| Durée de vie: | 6000 heures | ||
| Surligner: | fan sans brosse de refroidisseur soufflant de C.C de 40x20mm,fan sans brosse 24 v,fan sans brosse 24 v de refroidisseur soufflant de C.C de ventilateur de C.C |
||

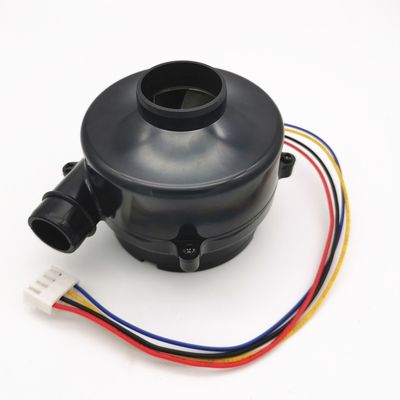

Ventilateur 24VDC sans brosse à grande vitesse pour le dessiccateur de main, équipement de refroidissement, fan de ventilateur, avec la fan de ventilateur du contrôle BLDC de PWM
Ventilateur sans brosse de C.C de la série OWB-4011
1 : Caractéristiques sans brosse de ventilateur de C.C :
1 : À grande vitesse, spécialisé durée de vie de offre roulement à billes (NMB) longue et plus à faible bruit ultra-rapides
2 : Mouler sous pression la base en aluminium de moteur, dispersion efficace élevée de la chaleur,
3 : Rendement élevé, beaucoup plus efficace que le ventilateur balayé de moteur
4 : Fiabilité élevée, contrôleur spécialisé rendre le fonctionnement plus fiable
5 : Contrôleur intégré, règlement de vitesse de PWM, inversion positive, retour de signal de PAGE, contrôle intelligent
2 : Applications sans brosse de ventilateur de C.C :
1 : Coussin d'air de tampon
2 : Closestool intelligent
3 : Flegme-surgeon d'Électrique-commande
4 : Système de ventilation central
5 : Épurateur d'air
6 : Dessiccateur de main
7 : Machine de bulle d'air
8 : Dispositif de aération
9 : Aspirateur
10 : machine de respiration
11 : compresseur
12 : Équipement de refroidissement
3 : Paramètres de produits
| Modèle | OWB-4011-24 | |
| Tension évaluée | 24VDC (9-28V) | |
| Actuels évalués (ouvert) | 2.5A | |
| Circulation d'air (ouverte) | 9 M3 /H | |
| De vitesse de moteur (ouvert) | 18000 T/MN | |
| Actuels évalués (fermé) | 2.2A | |
| Pression atmosphérique (fermée) | PA 240 | |
| De vitesse de moteur (fermé) | 20500 T/MN | |
| Poteau de moteur | 4 | |
| Vitesse du vent | 15m/s | |
| Bruit | DBA 70 | |
| Roulement à billes | Roulement à billes ultra-rapide de NMB | |
| Moteur d'entraînement | moteur sans brosse de C.C de 3 phases | |
| Capteur de Hall | Sensorless | |
| T/MN-impulsion | 1 Hz=30rpm | |
| Type de enroulement | Delta | |
| Tension de tenue de enroulement | 500VDC (1 minute) | |
| Classe d'isolation | Classe F | |
| Poids de ventilateur | 400 g | |
| Catégorie d'IP | IP54 | |
| La température d'opération | -20℃~ 50℃ | |
| Durée de vie (au-dessous de℃ 40) | 6000 heures | |
4 : Représentation de produits
Courbes de représentation sans brosse de ventilateur de C.C OWB-0411
5 : Dimensions hors-tout
6 : Diagramme de câblage
| Borne 1 | Rouge | DC+24V |
| Borne 2 | Noir | LA terre |
| Borne 3 | Bleu | Sortie d'impulsion de vitesse de FG (2 impulsions/ronds) |
| Borne 4 | Jaune | PWM (5V 1KHz, coefficient d'utilisation 6%-100%) |
7 : Attentions
1 : Effectuez le travail sous la pression atmosphérique maximum, la circulation d'air est trop petite à la pression atmosphérique maximum, et il n'est pas sûr pour l'usage.
2 : Ajoutez une attache de filtre à la prise fait le ventilateur soutenant une plus longue durée de vie.
3 : La direction correcte de rotation est CCW
4 : N'employez pas le ventilateur dans la haute température, humidité élevé, champs magnétiques élevés
5 : Veuillez employer l'alimentation d'énergie appropriée pour le ventilateur.
