Détails sur le produit:
|
| Angle à effet Hall: | Angle électrique de 120 degrés | l'axe s'épuisent: | 0.025mm |
|---|---|---|---|
| Jeu radial: | 0.02mm@450g | Jeu d'extrémité: | 0.08mm@450g |
| Force de Max.radial: | 15N @ 10mm de la bride | Force de Max.axial: | 10N |
| Résistance diélectrique: | 500VDC pour une minute | Type d'enroulement: | Étoile |
| Surligner: | moteur à courant continu sans brosse,Moteur électrique sans brosse de C.C |
||

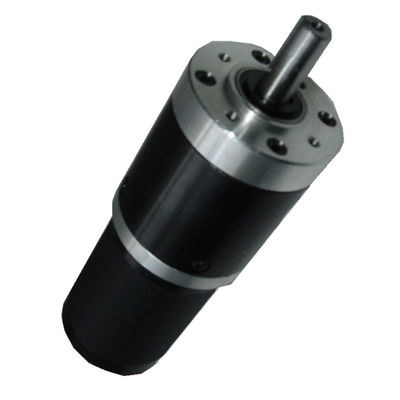

moteur sans brosse rond de 42mm avec la boîte de vitesse planétaire de 48mm employant pour l'analyseur biochimique/analyseur de hématologie
Caractéristiques :
Boîte de vitesse planétaire, opération stable, rendement à faible bruit et élevé, longue durée de vie
Application :
Industrie médicale : Analyseur biochimique, analyseur de hématologie, centrifugeuse
Industrie d'instrument scientifique : Détecteur d'environnement, détecteur de gaz de mine
Industrie d'automation industrielle : Porte automatique, composant électronique
Industrie de véhicule : Construction du filtre à air de voiture
Industrie d'appareil électroménager : Sèche-cheveux
D'autres : Industrie de correction, etc. optiques
◆CARACTÉRISTIQUES de moteur :
| Nom de moteur | OWM42RBL60-2420-48JXG200K | OWM42RBL60-2430-48JXG200K | ||||||
| Nombre de poteaux | 8 | 8 | ||||||
| Numéro de phase | 3 | 3 | ||||||
| Tension évaluée (volts continu) | 24 | 24 | ||||||
| Vitesse nominale (T/MN) | 1400 | 2100 | ||||||
| Couple évalué (N.m) | 0,04 | 0,05 | ||||||
| Puissance évaluée (w) | 5,8 | 11 | ||||||
| (a) actuel évalué | 0,5 | 0,85 | ||||||
| Courant de pointe (a) | 1,5 | 2,6 | ||||||
| Résistance entre phases (ohms) | 11,9 | 6 | ||||||
| Inductance entre phases (MH) | 15 | 6,4 | ||||||
◆Caractéristiques de boîte de vitesse :
| Rapport de réduction | 316 | 403 | 515 | 944 | 1206 | 1540 | ||
| Nombre de trains d'engrenages | 4 | 4 | 4 | 5 | 5 | 5 | ||
| Longueur de réducteur de transmission | 65 | 64,5 | 64,5 | 74,5 | 74,5 | 74,5 | ||
| Charge en peu de temps Kg.cm de Max.Permissible | 300 | 300 | 300 | 600 | 600 | 600 | ||
| LE DK 42RBL60-2420-48JXG200K | ||||||||
| Vitesse à vide T/MN | 6 | 4,96 | 3,88 | |||||
| Vitesse nominale T/MN | 4 | 3,47 | 2,71 | |||||
| Couple évalué N.m | 13 | 16,1 | 20,6 | |||||
| LE DK 42RBL60-2430-48JXG200K | ||||||||
| Vitesse à vide T/MN | 3,17 | 2,48 | 1,94 | |||||
| Vitesse nominale T/MN | 2,22 | 1,74 | 1,36 | |||||
| Couple évalué N.m | 47,2 | 60,3 | 75,2 | |||||
◆DIMENSIONS :
Noms relatifs :
