Détails sur le produit:
|
| Angle à effet Hall: | Angle électrique de 120 degrés | l'axe s'épuisent: | 0.025mm |
|---|---|---|---|
| Jeu radial: | 0.02mm@460g | Jeu d'extrémité: | 0.08mm@400g |
| Force de Max.radial: | 75N @ 20mm de la bride | Force de Max.axial: | 15N |
| Résistance diélectrique: | 500VDC pour une minute | Résistance d'isolation: | 100MΩMin., 500VDC |
| Surligner: | moteur à courant continu sans brosse,moteur sans brosse de couple élevé |
||

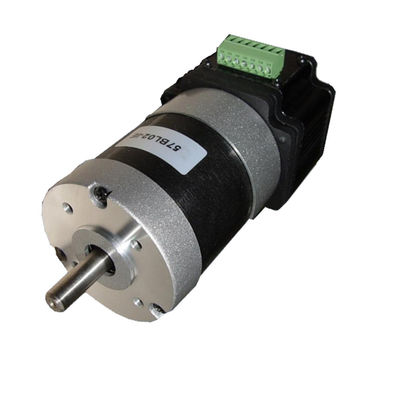

moteur sans brosse de 57mm avec le conducteur interne employant pour l'instrument analytique de qualité de charbon
Caractéristiques :
Le moteur 57mm sans brosse adopte la conception intégrée par commande. Il est petit dans la taille et haut dans la capacité. Il a le contrôle en avant et inverse de rotation, le gouvernement de vitesse, la sortie de signal de vitesse, et d'autres fonctions.
Application :
Industrie d'automation industrielle : Éolienne, porte automatique, pompe péristaltique
Industrie d'instrument scientifique : Instrument analytique de qualité de charbon
Industrie de communication : Antenne de satellite de navigation
L'industrie alimentaire : Machine de crème glacée
Industrie d'appareil électroménager : Faucheuse, etc.
◆CARACTÉRISTIQUES GÉNÉRALES
| Type de enroulement | Delta | |
| Angle à effet Hall | angle électrique de 120 degrés | |
| L'axe s'épuisent | 0.025mm | |
| Jeu radial | 0.025mm@460g | |
| Jeu d'extrémité | 0.025mm@4000g | |
| Force radiale maximale | 75N @ 20mm de la bride | |
| Force axiale maximale | 15N | |
| Classe d'isolation | Classe B | |
| Résistance diélectrique | 500VDC pour une minute | |
| Résistance d'isolation | 100MΩMin., 500VDC | |
◆CONNEXION ÉLECTRIQUE
| +5V F/R LE SV PAGE LA terre LA terre +Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 +Vp---L'ALIMENTATION CC A ENTRÉ +36VDC | ||||
| La TERRE 6---TERRAIN D'ENTENTE DE SYSTÈME | ||||
| La TERRE 5---TERRAIN D'ENTENTE DE SYSTÈME | ||||
| PAGE 4---EXPÉDIEZ LA SORTIE D'IMPULSION (TTL), 12 PULSE/REV | ||||
| 3 SV---EXPÉDIEZ LA TENSION 0-5VDC | ||||
| 2 F/R---DIRECTION TOURNANTE, Hi=CCW | ||||
| 1 +5V---SORTIE DE TENSION DE +5V | ||||
| NOTE : EXPÉDIEZ LE CONTRÔLE STRICT DE BOUCLE : 5000RPM MAX. AT SV=5VDC | ||||
◆CARACTÉRISTIQUES ÉLECTRIQUES
| Modèle | OWM57BL01-IE | OWM57BL02-IE | OWM57BL03-IE | OWM57BL04-IE | ||||
| Nombre de poteaux | 4 | 4 | 4 | 4 | ||||
| Numéro de phase | 3 | 3 | 3 | 3 | ||||
| Tension évaluée volts continu | 36 | 36 | 36 | 36 | ||||
| Vitesse nominale T/MN | 4000 | 4000 | 4000 | 4000 | ||||
| Couple évalué N.m | 0,11 | 0,22 | 0,32 | 0,43 | ||||
| Puissance évaluée W | 46 | 92 | 133 | 180 | ||||
| Ohms entre phases de résistance | 1,5 | 0,7 | 0,45 | 0,35 | ||||
| Inductance entre phases MH | 4,5 | 2,1 | 1,4 | 1 | ||||
| Couple Nm/A constant | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE. M.F Vrms /KRPM | 6,6 | 6,6 | 6,6 | 6,6 | ||||
| Inertie g.cm2 de rotor | 75 | 119 | 173 | 230 | ||||
| Longueur du corps (L) millimètre | 78 | 98 | 118 | 138 | ||||
◆DIMENSIONS :
