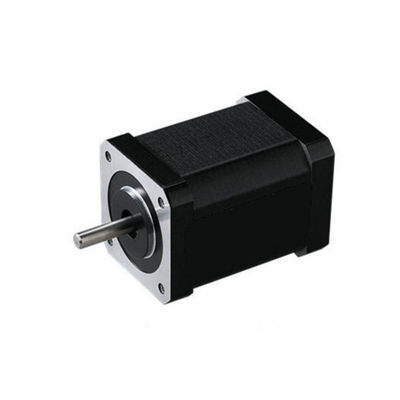

Name: Moteur sans brosse 4000rpm 24v de C.C du capteur 42mm de 500VDC Hall
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWM42BLS01 (02,03,04)
Availability: InStock

Nombre De Pièces:	5PCS
Prix:	Négociable
Emballage Standard:	cartons+packing écume
Période De Livraison:	3' 4 semaines
Méthode De Paiement:	T/T, L/C
Capacité D'approvisionnement:	5000pcs/Month

L'information de détails

Description du produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

OWO

Certification

CE, RoHs, IS9001

Numéro de modèle

OWM42BLS01 (02,03,04)

Mode de connexion de enroulement:

Triangle

Angle de distribution de Hall:

Angle électrique de 120 degrés

Fin de bande d'axe:

0.025mm

Jeu radial:

0.02mm à 450g

Jeu d'extrémité:

0.08mm à 450g

Force axiale maximum:

10N

Force de Max Radial:

28N at10mm de la bride

Résistance diélectrique:

500VDC pour une minute

Résistance d'isolation:

100MΩ minute, 500VDC

Classe d'isolation:

Mettre en évidence:

dc sans brosse 4000 t/mn de moteur

moteur sans brosse de C.C de 42mm

bldc 24v

Description du produit

moteur sans brosse carré de C.C de 42mm

INDICATIONS DES MODÈLES

OWM 42 BLS 01

OWM : Moteur d'OWO
42 : Format de l'image de moteur : millimètre
BLS : Moteur sans brosse

01 : Série non.

Caractéristiques :

Conception multipolaire, fonctionnement stable, densité de puissance élevée.

◆CARACTÉRISTIQUES GÉNÉRALES

Type de enroulement	Triangle
Angle à effet Hall	angle électrique de 120 degrés
L'axe s'épuisent	0.025mm
Jeu radial	0.02mm@450g
Jeu d'extrémité	0.08mm@450g
Force radiale maximale	28N @ 10mm de la bride
Force axiale maximale	10N
Classe d'isolation	Classe B
Résistance diélectrique	500VDC pour une minute
Résistance d'isolation	100MΩMin., 500VDC

◆CONNEXION ÉLECTRIQUE

Avance non.	Couleur d'avance	Mesure d'avance	Fonction	Description
Avance non.	Couleur d'avance	Mesure d'avance	Fonction	Description
1	Rouge	UL1007 26AWG	Vcc	Tension d'alimentation pour des capteurs de hall
2	Bleu		Hall A
3	Vert		Hall B
4	Blanc		Hall C
5	Noir		LA terre	Rectifié pour des capteurs de hall
6	Jaune	UL1007 20AWG	Phase A
7	Rouge		Phase B
8	Noir		Phase C

◆CARACTÉRISTIQUES ÉLECTRIQUES

Modèle	OWM42BLS01	OWM42BLS02	OWM42BLS03	OWM42BLS04
Nombre de poteaux	8	8	8	8
Numéro de phase	3	3	3	3
Tension évaluée volts continu	24	24	24	24
Vitesse nominale T/MN	4000	4000	4000	4000
Couple continu N.m de stalle	0,075	0,15	0,22	0,3
Couple évalué N.m	0,0625	0,125	0,185	0,25
Puissance évaluée W	26	52,5	77,5	105
Couple maximal N.m	0,19	0,38	0,56	0,75
Courant de pointe A	5,4	10,6	15,5	20
Ohms entre phases de résistance	1,8	0,8	0,55	0,28
Inductance entre phases MH	2,6	1,2	0,8	0,54
Couple Nm/A constant	0,035	0,0355	0,036	0,0376
E.M.F arrière V/KRPM	3,66	3,72	3,76	3,94
Inertie g.cm2 de rotor	24	48	72	96
Longueur du corps millimètre	41	61	81	100
La masse kilogramme	0,3	0,45	0,65	0,8

Dimensions :

Moteur sans brosse 4000rpm 24v de C.C du capteur 42mm de 500VDC Hall 1
Application :
1. Industrie d'automation industrielle : Composants électroniques, doods automatiques.
industrie des appareils 2.Household : Sèche-cheveux, faucheuse
3. Industrie de véhicule : Construction du filtre à air de voiture
4. Industrie d'instrument scientifique : le détecteur de gaz de mine, instruments analytiques de qualité de charbon, détecteur d'envieronmnet, precisioncomputer a inclus des dispositifs.
5. Industrie médicale : Analyseur biochimique, analyseur de hématologie, centrifugeuse
6. D'autres : Industrie optique de correction, etc.
Moteur sans brosse 4000rpm 24v de C.C du capteur 42mm de 500VDC Hall 2
