Détails sur le produit:
|
| Type d'enroulement: | Étoile | l'axe s'épuisent: | 0.025mm |
|---|---|---|---|
| Jeu radial: | 0.02mm@450g | Jeu d'extrémité: | 0.08mm@450g |
| Force de Max.radial: | 15N @ 10mm de la bride | Force de Max.axial: | 10N |
| Classe d'isolation: | Classe B | Résistance diélectrique: | 500VDC pour une minute |
| Résistance d'isolation: | 100MΩMin., 500VDC | ||
| Surligner: | bldc de la NEMA 17,moteur sans brosse de C.C de la NEMA 17,moteur de bldc de la NEMA 17 |
||

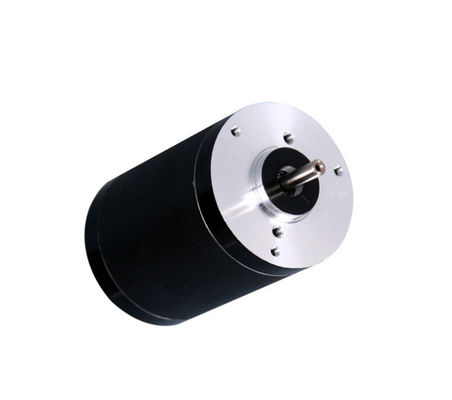

moteur sans brosse de bride ronde de 42mm, moteurs sans brosse d'Outrunner employant pour machiner le filtre à air de voiture
moteur sans brosse rond de C.C de 42mm
Caractéristiques :
Densité de puissance élevée, NEMA17 norme, structure de attachement
◆CARACTÉRISTIQUES GÉNÉRALES
| Type de enroulement | Étoile | |
| Angle à effet Hall | angle électrique de 120 degrés | |
| L'axe s'épuisent | 0.025mm | |
| Jeu radial | 0.02mm@450g | |
| Jeu d'extrémité | 0.08mm@450g | |
| Force radiale maximale | 15N @ 10mm de la bride | |
| Force axiale de maximum | 10N | |
| Classe d'isolation | Classe B | |
| Résistance diélectrique | 500VDC pour une minute | |
| Résistance d'isolation | 100MΩMin., 500VDC | |
◆CONNEXION ÉLECTRIQUE
| Avance non. | Couleur d'avance | Mesure d'avance | Fonction | Description |
| 1 | Bleu | UL1007 26AWG | Vcc | Tension d'alimentation pour des capteurs de hall |
| 2 | Jaune | Hall A | ||
| 3 | Brown | Hall B | ||
| 4 | Rouge | Hall C | ||
| 5 | Vert | LA terre | Rectifié pour des capteurs de hall | |
| 6 | Rouge | UL1007 22AWG | Phase U | |
| 7 | Brown | Phase V | ||
| 8 | Noir | Phase W |
◆CARACTÉRISTIQUES ÉLECTRIQUES
| Modèle | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Nombre de poteaux | 8 | 8 | 8 | 8 | ||||
| Numéro de phase | 3 | 3 | 3 | 3 | ||||
| Tension évaluée volts continu | 24 | 36 | 24 | 24 | ||||
| Vitesse nominale T/MN | 3500 | 4000 | 4000 | 6300 | ||||
| Couple continu mN.m de stalle | 21,6 | 96 | 180 | 138 | ||||
| Couple évalué mN.m | 18 | 80 | 150 | 115 | ||||
| Puissance évaluée W | 6,5 | 32 | 62 | 76 | ||||
| Couple maximal mN.m | 60 | 240 | 450 | 500 | ||||
| Courant de pointe A | 1,5 | 5 | 7,5 | 10 | ||||
| Ohms entre phases de résistance | 9,8 | 1,6 | 0,71 | 0,325 | ||||
| Inductance entre phases MH | 7,5 | 1,94 | 0,86 | 0,36 | ||||
| Couple mNm/A constant | 48,7 | 38,5 | 38,6 | 28,7 | ||||
| Inertie g.cm2 de rotor | 24 | 48 | 84 | 94 | ||||
| Longueur du corps millimètre | 30 | 60 | 85 | 93 | ||||
| La masse kilogramme | 0,25 | 0,4 | 0,7 | 0,8 | ||||
◆DIMENSIONS :
Application :
Industrie de véhicule : Construction du filte d'air de voiture
Industrie d'appareil électroménager : Sèche-cheveux
Industrie d'automation industrielle : Composants électroniques, portes automatiques
Industrie médicale : Analyseur biochimique, analyseur de hématologie, centrifugeuse
Industrie d'instrument scientifique : Le détecteur de gaz de mine, instruments analytiques de qualité de charbon, détecteur d'environnement, ordinateur de précision a inclus des dispositifs
D'autres : Industrie optique de correction, etc.
