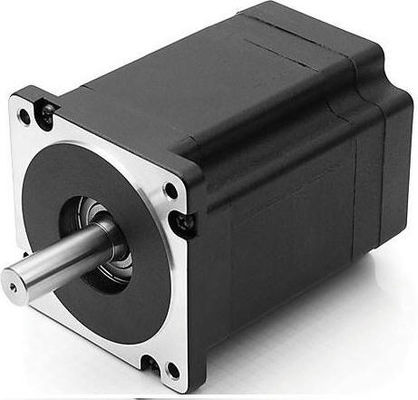

moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34

moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34
moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34

Image Grand :  moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: OWO
Numéro de modèle: OWB86BL
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Negotiable
Détails d'emballage: cartons+packing écume
Délai de livraison: 5-30days
Conditions de paiement: T/T, L/C

moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34

description de
Point d'origine: Changzhou Chine (terre principale) Certification: CE,ROHS,UL. REACH
Commutation: Sans brosse construction: Blessure de série
Couple: 1.4N.m Vitesse: 3000RPM
Tension: 48V Diamètre: 86mm
Nombre de poteaux: 8 Phase: Triphasé
Forme: Place
Surligner:

moteur sans brosse de C.C de la NEMA 23

,

moteur servo sans brosse de C.C de la NEMA 23

,

moteur de bldc de la NEMA 23

Moteur sans brosse de C.C : SÉRIE D'OWM86BL

moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 0

INDICATIONS DES MODÈLES :



OWM86BLS01

OWM : Moteur d'OWO

86 : Format de l'image 86mm

BLS : Moteur sans brosse de C.C de place

01 : Nombre de série





CARACTÉRISTIQUES GÉNÉRALES :



Type de enroulement Delta
Angle à effet Hall angle électrique de 120 degrés
L'axe s'épuisent 0.05mm
Jeu radial 0.02mm@450g
Jeu d'extrémité 0.08mm@450g
Force de Max.radial 220N @ 20mm de la bride
Force de Max.axial 60N
Classe d'isolation Classe B
Résistance diélectrique 500VDC pour une minute
Résistance d'isolation 100MΩMin., 500VDC






















CONNEXION ÉLECTRIQUE :



Avance non. Couleur d'avance Mesure d'avance Fonction Description
1 Rouge

UL1007

26AWG

Vcc Tension d'alimentation pour le hall
2 Bleu HALL A
3 Vert HALL B
4 Blanc HALL C
5 Noir LA terre Rectifié pour des capteurs de hall
6 Yellow&Y/W

UL1007

20AWG

Phase A
7 Red& R/W Phase B
8 Black&B/W Phase C



CARACTÉRISTIQUES ÉLECTRONIQUES :


Modèle OWM86BLS58 OWM86BLS71 OWM86BLS98 OWM86BLS125
Nombre de poteaux 8 8 8 8
Numéro de phase 3 3 3 3
Tension évaluée volts continu 48 48 48 48
Vitesse nominale T/MN 3000 3000 3000 3000
Couple évalué N.m 0,35 0,7 1,4 2,1
Puissance évaluée W 110 220 440 660
Couple maximal N.m 1,05 2,1 4,2 6,3
Courant de pointe A 11 19 33 55
Ohms entre phases de résistance 1,05 0,36 0,2 0,16
Inductance entre phases MH 2,2 1,05 0,48 0,3
Couple Nm/A constant 0,1 0,11 0,13 0,11
Dos E.M.F 10,5 11,5 13,5 11,5
Inertie g.cm2 de rotor 400 800 1600 2400
Longueur du corps (L) millimètre 58 71 98 125
Poids kilogramme 1,5 1,85 2,6 4

Dimension :

moteur sans brosse industriel de C.C de 3000rpm 86mm Bldc NEMA34 1







Les articles ci-dessus sont les produits standard, nous pouvons concevoir et faire comme demande du client.



le moteur de la série BLDC de 86mm peut être très utilisé avec l'automation industrielle, valves de pompe, équipement solaire
