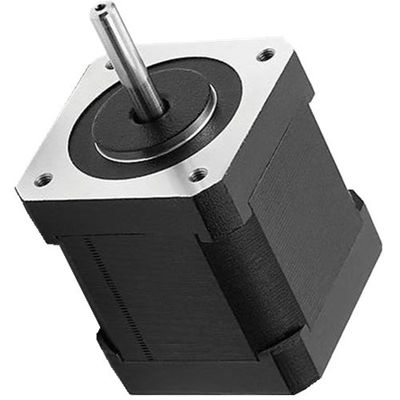

Détails sur le produit:
|
| Type: | Moteur sans brosse de C.C | Courant de pointe: | 20A |
|---|---|---|---|
| Phase: | 3 | Nombre de poteaux: | 8 |
| De puissance de sortie: | 80W | Vitesse: | 5000rpm |
| Diamètre: | 42mm | Forme: | Place |
| Tension: | 24VDC | ||
| Surligner: | moteur de bldc de 8 poteaux,poteau 8 moteur sans brosse de C.C de 3 phases,poteau 8 moteur de bldc de 3 phases |
||
OWM : Moteur d'OWO
42 : Format de l'image de moteur : millimètre
BLS : Place Moteur sans brosse
◆CARACTÉRISTIQUES GÉNÉRALES
| Type de enroulement | Triangle | |
| Angle à effet Hall | angle électrique de 120 degrés | |
| L'axe s'épuisent | 0.025mm | |
| Jeu radial | 0.02mm@450g | |
| Jeu d'extrémité | 0.08mm@450g | |
| Force radiale maximale | 28N @ 10mm de la bride | |
| Force axiale de maximum | 10N | |
| Classe d'isolation | Classe B | |
| Résistance diélectrique | 500VDC pour une minute | |
| Résistance d'isolation | 100MΩMin., 500VDC | |
◆CONNEXION ÉLECTRIQUE
| Avance non. | Couleur d'avance | Mesure d'avance | Fonction | Description |
| 1 | Rouge | UL1007 26AWG | Vcc | Tension d'alimentation pour des capteurs de hall |
| 2 | Bleu | Hall A | ||
| 3 | Vert | Hall B | ||
| 4 | Blanc | Hall C | ||
| 5 | Noir | LA terre | Rectifié pour des capteurs de hall | |
| 6 | Jaune | UL1007 20AWG | Phase A | |
| 7 | Rouge | Phase B | ||
| 8 | Noir | Phase C |
◆CARACTÉRISTIQUES ÉLECTRIQUES
| Modèle | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Nombre de poteaux | 8 | 8 | 8 | 8 | ||||
| Numéro de phase | 3 | 3 | 3 | 3 | ||||
| Tension évaluée volts continu | 24 | 24 | 24 | 24 | ||||
| Vitesse nominale T/MN | 4000 | 4000 | 4000 | 4000 | ||||
| Couple continu N.m de stalle | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Couple évalué N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Puissance évaluée W | 26 | 52,5 | 77,5 | 105 | ||||
| Couple maximal N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| Courant de pointe A | 5,4 | 10,6 | 15,5 | 20 | ||||
| Ohms entre phases de résistance | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Inductance entre phases MH | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Couple Nm/A constant | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| E.M.F arrière V/KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Inertie g.cm2 de rotor | 24 | 48 | 72 | 96 | ||||
| Longueur du corps millimètre | 41 | 61 | 81 | 100 | ||||
| La masse kilogramme | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆DIMENSIONS :
Noms relatifs :
Moteur utilisé électrique de sèche-cheveux sans brosse | Dispositif électrique sans brosse pour l'ascenseur de ménage | Dispositif électrique de bon fonctionnement sans brosse
Application :
Industrie d'automation industrielle : Composants électroniques, portes automatiques
Industrie de véhicule : Construction du filtre à air de voiture
Industrie d'appareil électroménager : Sèche-cheveux, faucheuse
Industrie médicale : Analyseur biochimique, analyseur de hématologie, centrifugeuse
Industrie d'instrument scientifique : le détecteur de gaz de mine, instruments analytiques de qualité de charbon, détecteur d'environnement, ordinateur de précision a inclus des dispositifs
D'autres : Industrie optique de correction, etc.
