Détails sur le produit:
|
| Angle à effet Hall: | Angle électrique de 120 degrés | l'axe s'épuisent: | 0.025mm |
|---|---|---|---|
| Jeu radial: | 0.02mm@450g | Jeu d'extrémité: | 0.08mm@450g |
| Force de Max.radial: | 15N @ 10mm de la bride | Force de Max.axial: | 10N |
| Classe d'isolation: | Classe B | Résistance diélectrique: | 500VDC pour une minute |
| Résistance d'isolation: | 100MΩMin., 500VDC | Type d'enroulement: | Étoile |
| Surligner: | moteur du bldc 24v avec la boîte de vitesse,moteur sans brosse de C.C avec la boîte de vitesse,moteur d'engrenage planétaire de bldc |
||

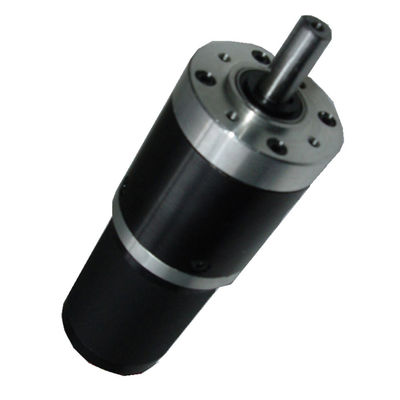

moteur sans brosse rond de 42mm avec la boîte de vitesse planétaire de 48mm employant pour l'analyseur biochimique, analyseur de hématologie, centrifugeuse
moteur sans brosse de 42mm avec la boîte de vitesse planétaire de 48mm
Caractéristiques :
Boîte de vitesse planétaire, opération stable, rendement à faible bruit et élevé, longue durée de vie
Application :
Industrie médicale : Analyseur biochimique, analyseur de hématologie, centrifugeuse
Industrie d'instrument scientifique : Détecteur d'environnement, détecteur de gaz de mine
Industrie d'automation industrielle : Porte automatique, composant électronique
Industrie de véhicule : Construction du filtre à air de voiture
Industrie d'appareil électroménager : Sèche-cheveux
D'autres : Industrie de correction, etc. optiques
◆CARACTÉRISTIQUES de moteur :
| Nom de moteur | OWM42RBL60-2420-48JXG200K | OWM42RBL60-2430-48JXG200K | ||||||
| Nombre de poteaux | 8 | 8 | ||||||
| Numéro de phase | 3 | 3 | ||||||
| Tension évaluée (volts continu) | 24 | 24 | ||||||
| Vitesse nominale (T/MN) | 1400 | 2100 | ||||||
| Couple évalué (N.m) | 0,04 | 0,05 | ||||||
| Puissance évaluée (w) | 5,8 | 11 | ||||||
| (a) actuel évalué | 0,5 | 0,85 | ||||||
| Courant de pointe (a) | 1,5 | 2,6 | ||||||
| Résistance entre phases (ohms) | 11,9 | 6 | ||||||
| Inductance entre phases (MH) | 15 | 6,4 | ||||||
◆Caractéristiques de boîte de vitesse :
| Rapport de réduction | 316 | 403 | 515 | 944 | 1206 | 1540 | ||
| Nombre de trains d'engrenages | 4 | 4 | 4 | 5 | 5 | 5 | ||
| Longueur de réducteur de transmission | 65 | 64,5 | 64,5 | 74,5 | 74,5 | 74,5 | ||
| Charge en peu de temps Kg.cm de Max.Permissible | 300 | 300 | 300 | 600 | 600 | 600 | ||
| LE DK 42RBL60-2420-48JXG200K | ||||||||
| Vitesse à vide T/MN | 6 | 4,96 | 3,88 | |||||
| Vitesse nominale T/MN | 4 | 3,47 | 2,71 | |||||
| Couple évalué N.m | 13 | 16,1 | 20,6 | |||||
| LE DK 42RBL60-2430-48JXG200K | ||||||||
| Vitesse à vide T/MN | 3,17 | 2,48 | 1,94 | |||||
| Vitesse nominale T/MN | 2,22 | 1,74 | 1,36 | |||||
| Couple évalué N.m | 47,2 | 60,3 | 75,2 | |||||
◆DIMENSIONS :
