| Nombre De Pièces: | 5PCS |
| Prix: | negotiable |
| Emballage Standard: | suite pour le carton d'exportation |
| Période De Livraison: | comme confirmé |
| Méthode De Paiement: | L/C, T/T, Western Union |
| Capacité D'approvisionnement: | 10000PCS/Month |

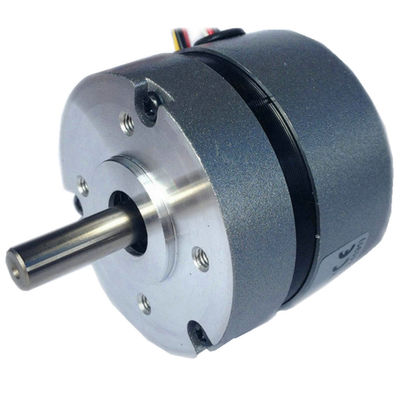

moteur sans brosse de C.C de 57mm
Caractéristiques :
Coût-représentation de forte stabilité et élevée, gamme réglementaire de vitesse à faible bruit et large
Application :
Industrie d'automation industrielle : Éolienne, porte automatique
Secteur de la publicité : Machine rapide de prototypage
Industrie de traitement de l'eau : Pompes liquides
Industrie de communication : Antenne de satellite marine
Industrie d'instrument scientifique : L'industrie alimentaire analytique d'instrument de qualité de charbon : Machine de crème glacée
Industrie d'appareil électroménager : Faucheuse, etc.
◆CARACTÉRISTIQUES GÉNÉRALES
| Type de enroulement | Delta | |
| Angle à effet Hall | angle électrique de 120 degrés | |
| L'axe s'épuisent | 0.025mm | |
| Jeu radial | 0.025mm@460g | |
| Jeu d'extrémité | 0.025mm@4000g | |
| Force radiale maximale | 75N @ 20mm de la bride | |
| Force axiale de maximum | 15N | |
| Classe d'isolation | Classe B | |
| Résistance diélectrique | 500VDC pour une minute | |
| Résistance d'isolation | 100MΩMin., 500VDC | |
◆CONNEXION ÉLECTRIQUE
| Avance non. | Couleur d'avance | Mesure d'avance | Fonction | Description |
| 1 | Rouge | UL1007 26AWG | Vcc | Tension d'alimentation pour des capteurs de hall |
| 2 | Bleu | Hall A | ||
| 3 | Vert | Hall B | ||
| 4 | Blanc | Hall C | ||
| 5 | Noir | LA terre | Rectifié pour des capteurs de hall | |
| 6 | Jaune | UL1007 20AWG | Phase A | |
| 7 | Rouge | Phase B | ||
| 8 | Noir | Phase C |
◆CARACTÉRISTIQUES ÉLECTRIQUES
| Modèle | OWM57BL01 | OWM57BL02 | OWM57BL03 | OWM57BL04 | OWM57BL05 | |||
| Nombre de poteaux | 4 | 4 | 4 | 4 | 4 | |||
| Numéro de phase | 3 | 3 | 3 | 3 | 3 | |||
| Tension évaluée volts continu | 36 | 36 | 36 | 36 | 36 | |||
| Vitesse nominale T/MN | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| Couple évalué N.m | 0,11 | 0,22 | 0,32 | 0,43 | 0,055 | |||
| Puissance évaluée W | 46 | 92 | 133 | 180 | 23 | |||
| Couple maximal N.m | 0,39 | 0,7 | 1 | 1,27 | 0,16 | |||
| Courant de pointe A | 6,8 | 11,5 | 16,5 | 20,5 | 3,5 | |||
| Ohms entre phases de résistance | 1,5 | 0,7 | 0,45 | 0,35 | 4,1 | |||
| Inductance entre phases MH | 4,2 | 2,16 | 1,4 | 1 | 10 | |||
| Couple Nm/A constant | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
| E.M.F arrière V/KRPM | 6,6 | 6,6 | 6,6 | 6,6 | 5,55 | |||
| Inertie g.cm2 de rotor | 75 | 119 | 173 | 230 | 30 | |||
| Longueur du corps (L) millimètre | 55 | 75 | 95 | 115 | 45 | |||
| La masse kilogramme | 0,5 | 0,75 | 1 | 1,25 | 0,25 | |||
◆DIMENSIONS :
Noms relatifs :
Couple élevé courant le dispositif électrique sans brosse | Machine sans brosse de moteur pour la voiture électrique | Moteur utilisé par commande de puissance de véhicule sans brosse
|
|
