Pompes électriques de refroidissement à 220 V pour la circulation de l'huile dans les transformateurs

Pompes de refroidissement électriques de 220 V pour la circulation de l'huile de transformateur

Caractéristiques du produit

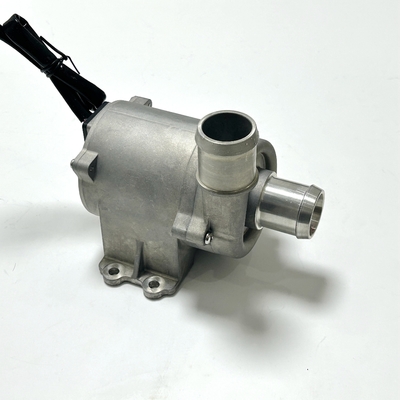

Nom du produit:Pompe à eau électrique BLDC

Modèle:OWPA650L-1

Durée de vie: 40000 heures

Grade de protection IP: IP67

Apparence: alliage d'aluminium couleurs naturelles

En parenthèse: intégré

Le bruit: ≤ 65 dB (A)

Poids: 2,7 kg

Étanchéité: à 0,4 MPa, la fuite < 1 ml

Rétardant de flamme: selon la norme GB/T 2408, il répond au niveau HB de combustion horizontale et au niveau V-0 de combustion verticale

Résistance mécanique: conformément à la norme QC/T413-2015, répond à la classification de gravité: sur moteur

Substances interdites: répond à la norme GBT 30512-2014

La portée de l'utilisation

Température ambiante: -40°C à 85°C

Température du liquide: -40°C à 85°C

Type liquide: les liquides de refroidissement commerciaux peuvent être utilisés avec des pompes à eau, mais le mélange de liquides de refroidissement différents n'est pas autorisé.

Pour que le système de refroidissement soit complètement rempli de matières premières, il doit être complètement vidé au vide.

Installation: les exigences en matière de vibrations et de bruit doivent être prises en compte lors de la définition du lieu d'installation et des éléments de fixation/câbles spécifiques dans l'application,et la position d'installation doit éviter l'accumulation d'eau à la surface/à l'intérieur du système de raccordement.

Applications typiques: système de gestion thermique du stockage de l'énergie, armoire de charge refroidie par liquide, système de centre de données

Paramètres de base:

Voltage nominal: 220 VAC

Plage de tension de fonctionnement: 170 à 275 VAC

Courant nominal: 3,5 ± 5% A

Performance nominale: 120 L/min@180 Kpa

Puissance d'entrée: 700 W±5%

Débit maximal: 180±5% L/min

La hauteur maximale de la tête: 23 ± 1 m

Région de vitesse: 2500 tours/min ∙5500 tours/min

Résistance: 2,6 ± 3%Ω

Inductivité: Axe Q 14mH Axe D 13mH

Le débit d'électricité doit être supérieur ou égal à:

Nombre de paires de pôles: 3 paires de pôles

Titre d'isolation: F

Résistance électrique: < 1 mA > 500 MΩ

Longueur du harnais: U V W Longueur du cordon électrique 300 mm

Les informations relatives à la prise en charge: Amphénol:AT04-3P-RD01-NFK

Description de la fonction de protection et de rétroaction de défaut

• Vous pouvez choisir notre régulateur d'onduleur correspondant, s'il vous plaît demander au représentant des ventes pour les spécifications.
• Les utilisateurs peuvent également choisir des contrôleurs d'autres fabricants.

Pour assurer le fonctionnement normal de la pompe, le contrôleur adapté à la pompe doit remplir les fonctions de protection suivantes.

Taille de l'installation de pompe

 6. Les performances de la pompe

Diagramme schématique du banc d'essai

Curve de performance
