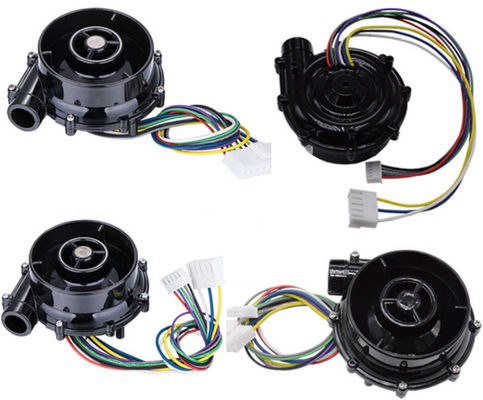

Mini fan centrifuge de BLDC

Mini fan centrifuge de BLDC
Mini fan centrifuge de BLDC Mini fan centrifuge de BLDC Mini fan centrifuge de BLDC Mini fan centrifuge de BLDC

Image Grand :  Mini fan centrifuge de BLDC

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: OWO
Certification: CE,Rosh
Numéro de modèle: OWB7040-24
Conditions de paiement et expédition:
Quantité de commande min: 5 ENSEMBLES
Prix: Negotiable
Détails d'emballage: Emballage standard
Délai de livraison: 5-25days
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 300sets/days

Mini fan centrifuge de BLDC

description de
tension évaluée: C.C 24V Courant évalué: 2.8A
De vitesse de moteur: 36000 T/MN Moteur d'entraînement: moteur sans brosse de C.C de 3 phases
Incidence: Roulement à billes Pression atmosphérique: 6,5 Kpa
Poids net: 68 g Catégorie d'IP: IP 54
Durée de vie: 10000 heures Bruit: 65dB
Surligner:

fan centrifuge micro

,

mini ventilateur centrifuge

,

fan centrifuge tranquille

Ventilateur de pompe d'air 24VDC pour semer la machine, coussin d'air de tampon, closestool intelligent, machine de respiration de la machine CPAP de flegme-surgeon



Ventilateur sans brosse de C.C de la série OWB7040

Mini fan centrifuge de BLDC 0





1 : Caractéristiques sans brosse de ventilateur de C.C :



1 : À grande vitesse, spécialisé durée de vie de offre roulement à billes (NMB) longue et plus à faible bruit ultra-rapides

2 : Haute pression et sortie de flux d'air par conception de dimension compacte

3 : Rendement élevé, beaucoup plus efficace que le ventilateur de moteur de brosse

4 : Fiabilité élevée, contrôleur spécialisé rendre le fonctionnement plus fiable

5 : Haut intelligent, règlement de vitesse de PWM, inversion positive, retour de signal de PAGE.



2 : Applications sans brosse de ventilateur de C.C :



1 : Coussin d'air de tampon

2 : Closestool intelligent

3 : Flegme-surgeon d'Électrique-commande

4 : Système de ventilation central

5 : Épurateur d'air

6 : Dessiccateur de main

7 : Machine de bulle d'air

8 : Dispositif de aération

9 : Aspirateur

10 : machine de respiration

11 : ensemencement de la machine

12 : Équipement de refroidissement

13 : Compresseur





3 : Paramètres de produits



Modèle OWB7040-12 OWB7040-24
Tension évaluée 12VDC 24VDC
Actuels évalués (ouvert) 4.4A 2.8A
Circulation d'air (ouverte) 220LPM 280LPM
De vitesse de moteur (ouvert) 33000 T/MN 36000RPM

Actuels évalués (fermé) 2A 0.9A
Pression atmosphérique (fermée) 5.5kPa 6.5kPa
De vitesse de moteur (fermé) 42000 T/MN 46000RPM

Poteau de moteur 2 2
Résistance de phase 0,9 ohms 1,6 ohms
Bruit DBA 65 DBA 65
Roulement à billes Roulement à billes ultra-rapide de NMB
Moteur d'entraînement moteur sans brosse de C.C de 3 phases
Angle de capteur de Hall 60°
T/MN-impulsion 1 Hz=60rpm/min
Type de enroulement Delta
Tension de tenue de enroulement 500VDC (1 minute)
Classe d'isolation Classe F
Poids de ventilateur 68 g
Catégorie d'IP IP54
La température d'opération -20℃~ 50℃
Durée de vie (sous 40℃) 10000 heures





4 : Représentation de produits



Période de commutation sans brosse de turbine à dépression de C.C OWB7040

Mini fan centrifuge de BLDC 1





Courbes de représentation sans brosse de ventilateur de C.C OWB7040

Mini fan centrifuge de BLDC 2

Mini fan centrifuge de BLDC 3

Mini fan centrifuge de BLDC 4



5 : Dimensions hors-tout

Mini fan centrifuge de BLDC 5



6 : Diagramme de câblage





Mini fan centrifuge de BLDC 6



Borne 4 Rouge +5V
Borne 5 Pourpre Hall A
Borne 6 Vert Hall B
Borne 7 Gris Hall C
Borne 8 Noir LA terre
Borne 1 Jaune Phase A de moteur
Borne 2 Bleu Phase B de moteur
Borne 3 Blanc Phase C de moteur







7 : Attentions

1 : Effectuez le travail sous la pression atmosphérique maximum, la circulation d'air est trop petite à la pression atmosphérique maximum, et il n'est pas sûr pour l'usage.

2 : Ajoutez une attache de filtre à la prise fait le ventilateur soutenant une plus longue durée de vie.

3 : La direction correcte de rotation est CCW

4 : N'employez pas le ventilateur dans la haute température, humidité élevé, champs magnétiques élevés

5 : Veuillez employer l'alimentation d'énergie appropriée pour le ventilateur.

6 : Contactez-nous pour le contrôleur approprié de conducteur pour ce ventilateur.
